Jak používat nástroj Guided breakline.

Problém

Jak používat nástroj Guided breakline.

Odpověď

Viz vysvětlení níže.

Vysvětlení

Pro usnadnění shromažďování anotací umožňuje režim Průvodce shromažďováním lomových čar snadný výběr lomových čar/skladů v datové sadě.

Důležité
Režim řízeného sběru lomových čar je k dispozici pouze v rámci panelu Měření a anotace při vytváření polylinií nebo polygonů.



Jak používat režim řízeného sběru lomových čar

1. Vyberte typ anotace, kterou chcete vytvořit. V tomto příkladu vytváříme polygonovou anotaci.

2. Vyberte možnost Řízená lomová čára.

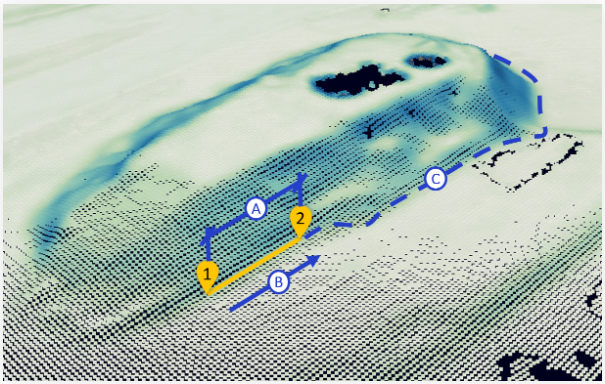

Řízená lomová čára vyžaduje zadání dvou bodů pro definování Směru (A), vzdálenosti mezi body (B) a stupně (C), které budou použity pro automatický sběr dalších bodů.

3. Obvykle podél linie hřebene nebo na dně zásobního prostoru.

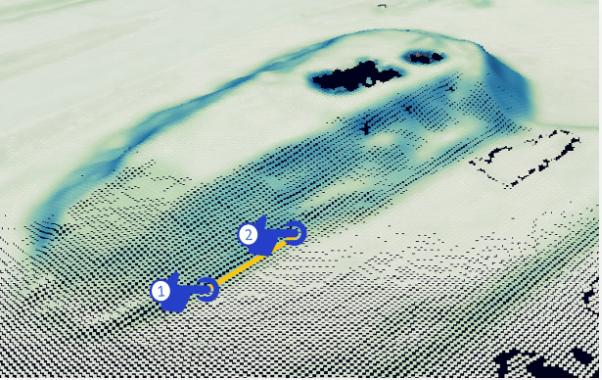

 Shromážděte první bod (1) a shromážděte druhý bod (2).

4. Po shromáždění druhého bodu aplikace určí další body s podobným stupněm a přidá je k linii. Jakmile je polygon dokončen, potvrďte jej pravým tlačítkem myši.

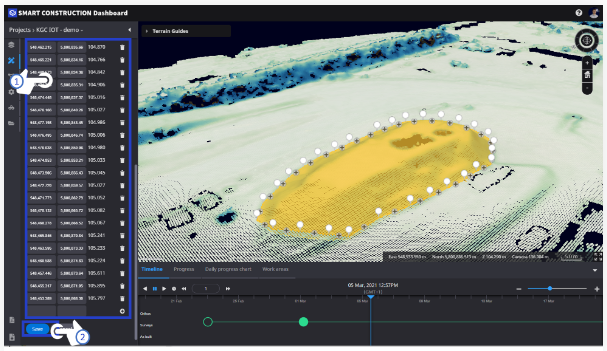

Shromážděné body můžete podle potřeby upravovat. (1) Klepnutím na tlačítko Uložit uložte novou anotaci polygonu. (2)
