So verwenden Sie das Werkzeug Geführter Bruchstrich.

Problem

So verwenden Sie das Werkzeug Geführter Bruchstrich.

Antwort

Bitte beachten Sie die nachstehenden Erläuterungen.

Erläuterung

Um die Erfassung von Anmerkungen zu erleichtern, ermöglicht der Modus "Geführte Bruchlinienerfassung" die einfache Auswahl von Bruchlinien/ Halden im Datensatz.

Wichtig
Der Modus "Geführte Bruchlinienerfassung" ist nur im Fenster "Messung und Beschriftung" verfügbar, wenn Sie Polylinien oder Polygone erstellen.

So verwenden Sie den Modus Geführte Bruchliniensammlung

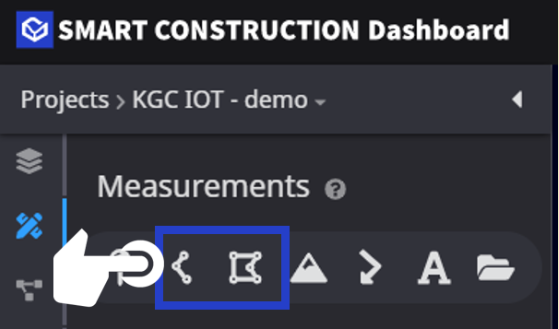

1. Wählen Sie den Beschriftungstyp aus, den Sie erstellen möchten. In diesem Beispiel wird eine Polygon-Anmerkung erstellt.

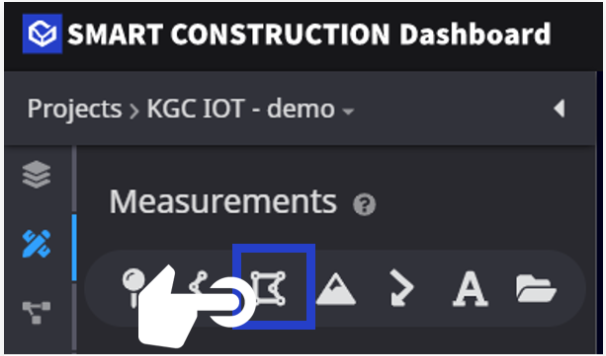

2. Wählen Sie die Option Geführter Bruchstrich (1).

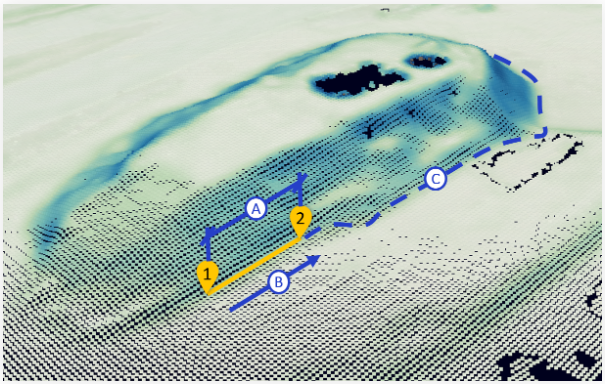

Bei der geführten Bruchlinie müssen Sie zwei Punkte eingeben, um die Richtung (A), den Punktabstand (B) und den Grad (C) zu definieren, die zur automatischen Erfassung weiterer Punkte verwendet werden.

3. Typischerweise entlang einer Kammlinie oder am Boden einer Halde.

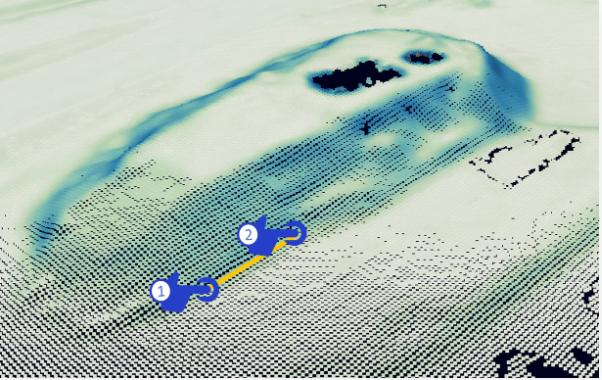

 Nehmen Sie den ersten Punkt (1) und den zweiten Punkt (2) auf.

4. Nachdem der zweite Punkt erfasst wurde, ermittelt die Anwendung weitere Punkte mit ähnlichen Neigungen und fügt sie der Linie hinzu. Wenn das Polygon fertig ist, drücken Sie die rechte Maustaste, um zu bestätigen.

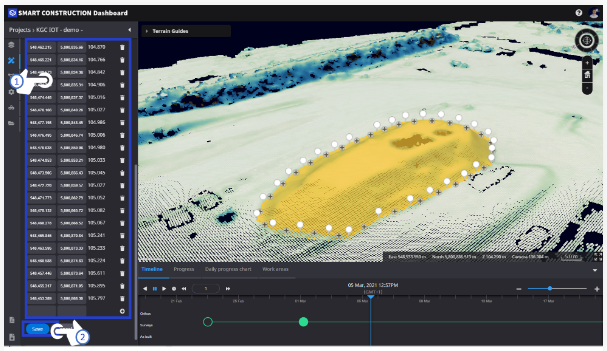

Sie können die erfassten Punkte nach Bedarf bearbeiten. (1) Klicken Sie auf Speichern, um Ihre neue Polygon-Anmerkung zu speichern. (2)

Wir hoffen, dass dieser Artikel für Sie nützlich war. Falls nicht, wenden Sie sich bitte an Ihren lokalen Support, um weitere Informationen zu erhalten.
