Cómo utilizar la herramienta de líneas de ruptura guiadas.

Problema

Cómo utilizar la herramienta de líneas de ruptura guiadas.

Respuesta

Consulte las siguientes explicaciones.

Explicación

Para facilitar la recogida de anotaciones, el modo de recogida de líneas de rotura guiada permite seleccionar fácilmente líneas de rotura/almacenamientos en el conjunto de datos.

Importante:
El modo de recogida guiada de líneas de rotura sólo está disponible en el panel de Medición y Anotación cuando se crean polilíneas o polígonos.



Cómo utilizar el modo de recogida de líneas de rotura guiadas

1. Seleccione el tipo de anotación que desea crear. En este ejemplo, estamos creando una anotación de polígono.

2. 2. Seleccione la opción Línea de rotura guiada.

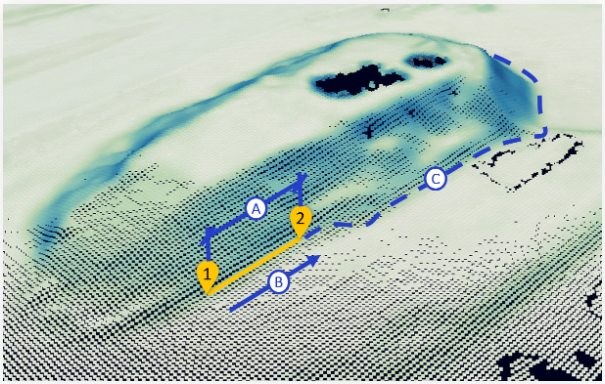

La línea de rotura guiada requiere que introduzca dos puntos para definir la Dirección (A), el espaciado entre puntos (B) y el grado (C) que se utilizará para recoger automáticamente los puntos adicionales.

3. Por lo general, a lo largo de una línea de cresta, o en el fondo de una pila.

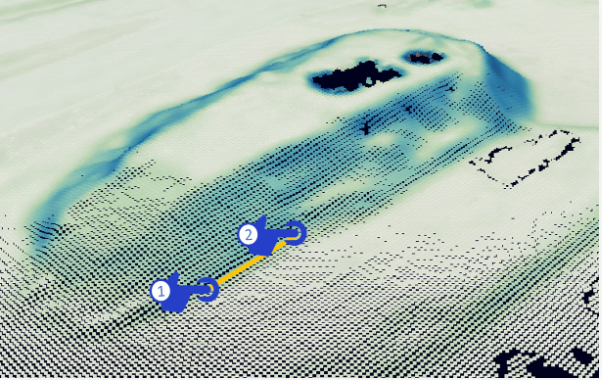

 Recoger el primer punto (1) y recoger el segundo punto (2).

4. Después de recoger el segundo punto, la aplicación determinará los puntos adicionales con grados similares y los añadirá a la línea. 5. Cuando el polígono esté terminado utilice el botón derecho del ratón para confirmar.

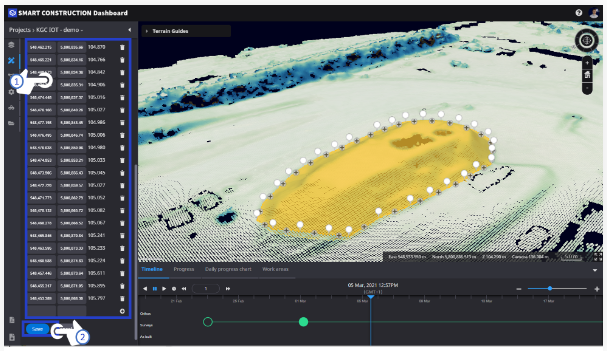

Puede editar los puntos recogidos según sea necesario. (1) Haga clic en Guardar para guardar la nueva anotación del polígono. (2)

Esperamos que este artículo le haya sido útil, si no es así, por favor, póngase en contacto con su soporte local para obtener más orientación.
