Cómo registrar y configurar los datos de diseño

Introducción

Este artículo ofrece una explicación detallada sobre cómo registrar y configurar los datos de diseño (superficie de diseño objetivo).

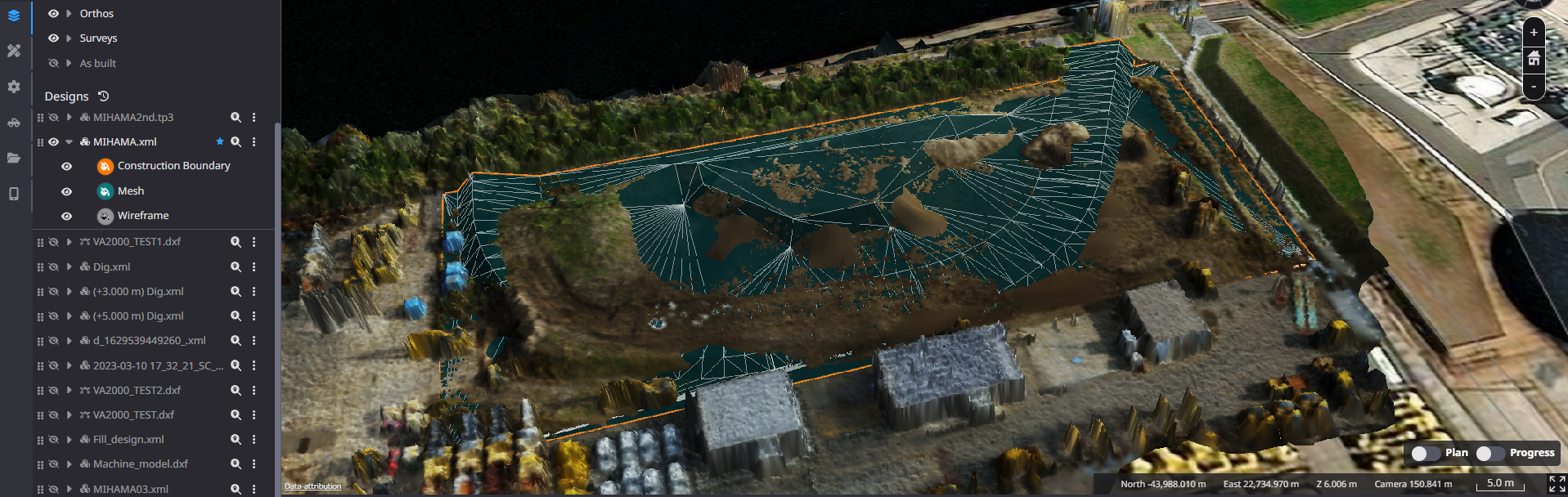

Al registrar los datos del levantamiento como topografía previa a la construcción (topografía de referencia) e introducir los datos de diseño como superficie de diseño objetivo, es posible calcular el volumen del suelo.

Además, al realizar levantamientos y registrar la topografía a medida que avanza la construcción, se puede calcular el progreso general.

Procedimientos y explicación

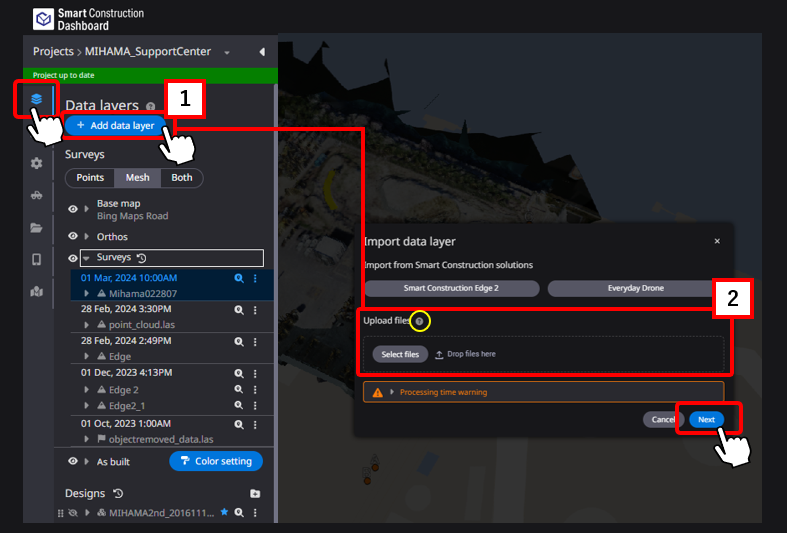

1. Haga clic en  【"1"Añadir capa de datos.】

2. 【"2"Cargue los archivos de datos de diseño arrastrando y soltando o desde una carpeta local.】

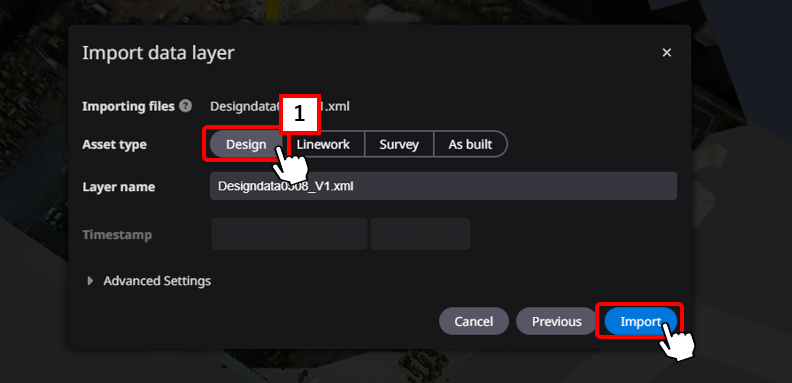

3. Seleccione 【"1"Diseño】 como tipo de datos que desea registrar.

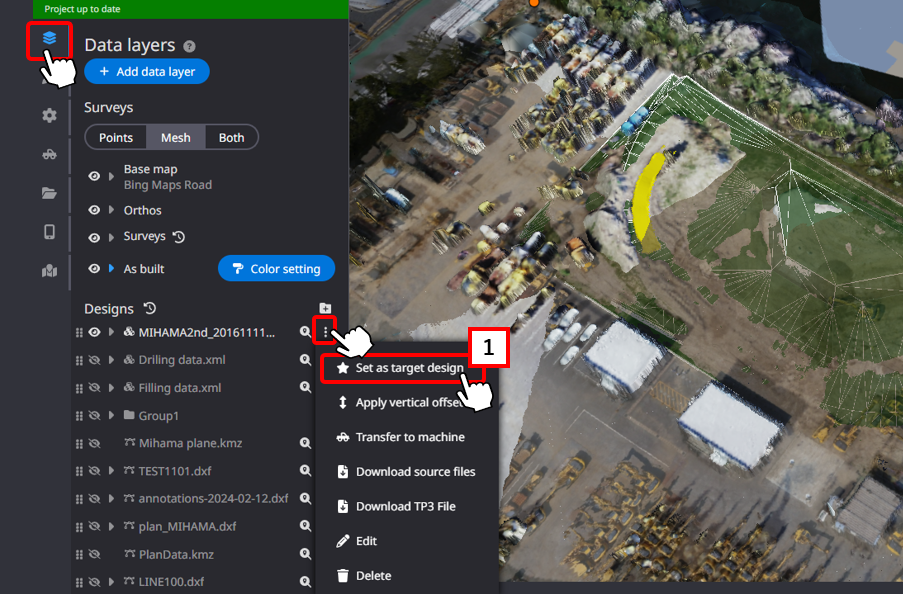

4. 【«1» Establecer el diseño objetivo】 si desea que sea una superficie de diseño objetivo (forma).

*Cuando los datos del diseño registrado se establecen como diseño objetivo, el volumen de tierra se puede calcular utilizando el 【"1"Progreso】 en el panel inferior.

Supplementation

Mostrar y ocultar datos de diseño, cambiar colores y transparencia

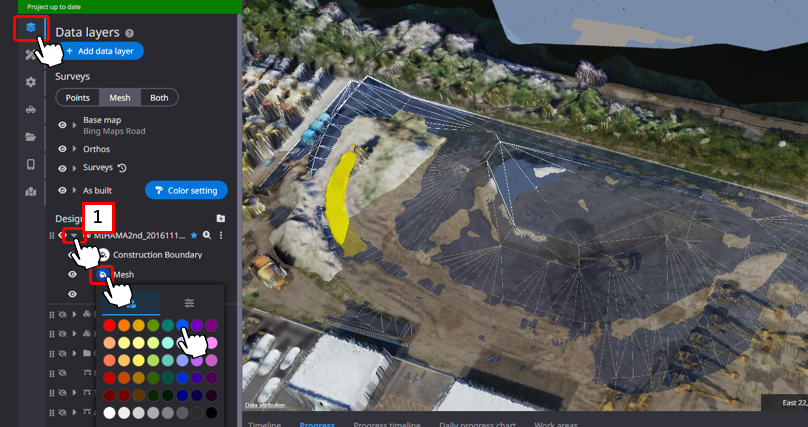

Al hacer clic en el botón 【"1"▼】 de los datos de destino, se puede cambiar el color y la transparencia de cada elemento de los datos 3D.
Se puede cambiar entre mostrar u ocultar haciendo clic en el icono del ojo.

Editar desplazamiento vertical (es posible realizar ajustes ±)

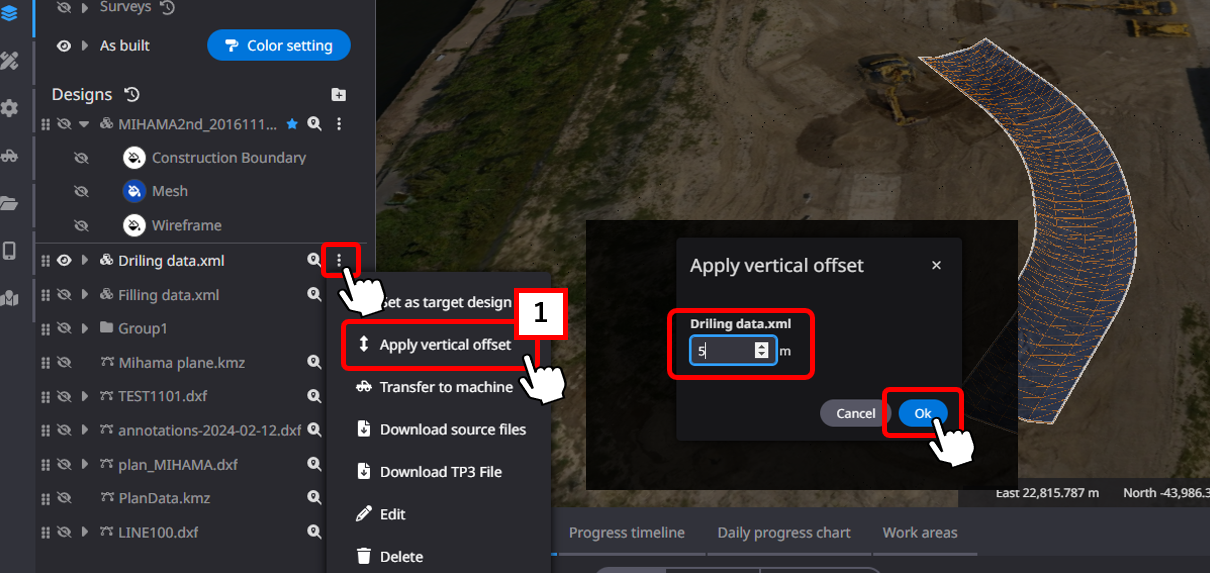

Seleccione 【«1» Aplicar desplazamiento vertical】 para editar el ajuste.

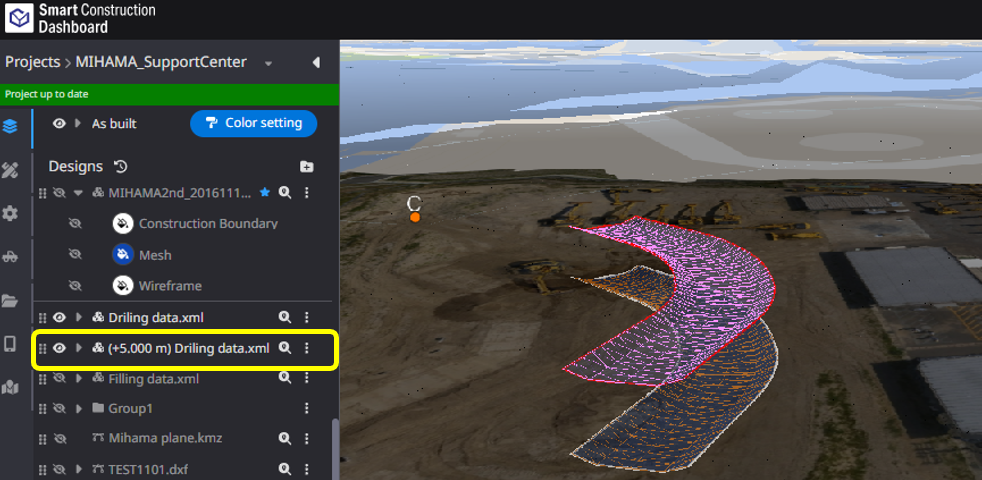

El nombre de los datos después de la compensación refleja el valor modificado.

Configuración del área de medición para el área de construcción

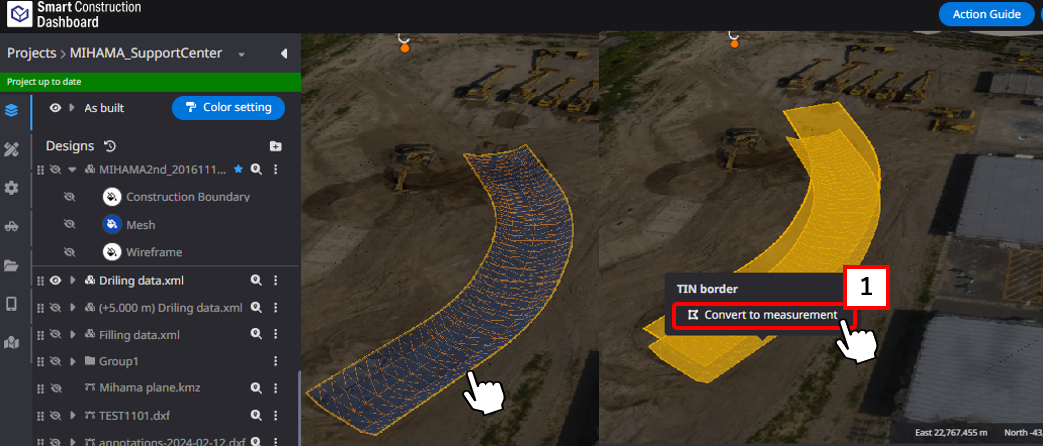

Cuando el ratón se encuentra sobre el área de diseño, el área de construcción puede 【"1"convertirse en medición.】
