Qué es el cuadro de mandos de construcción inteligente？

Introducción

Este artículo ofrece una explicación detallada sobre el Cuadro de Mando de Construcción Inteligente de EARTHBRAIN.
Esto le dará una visión general del producto para que pueda utilizarlo sin problemas en la obra.



Explicación

Características del producto

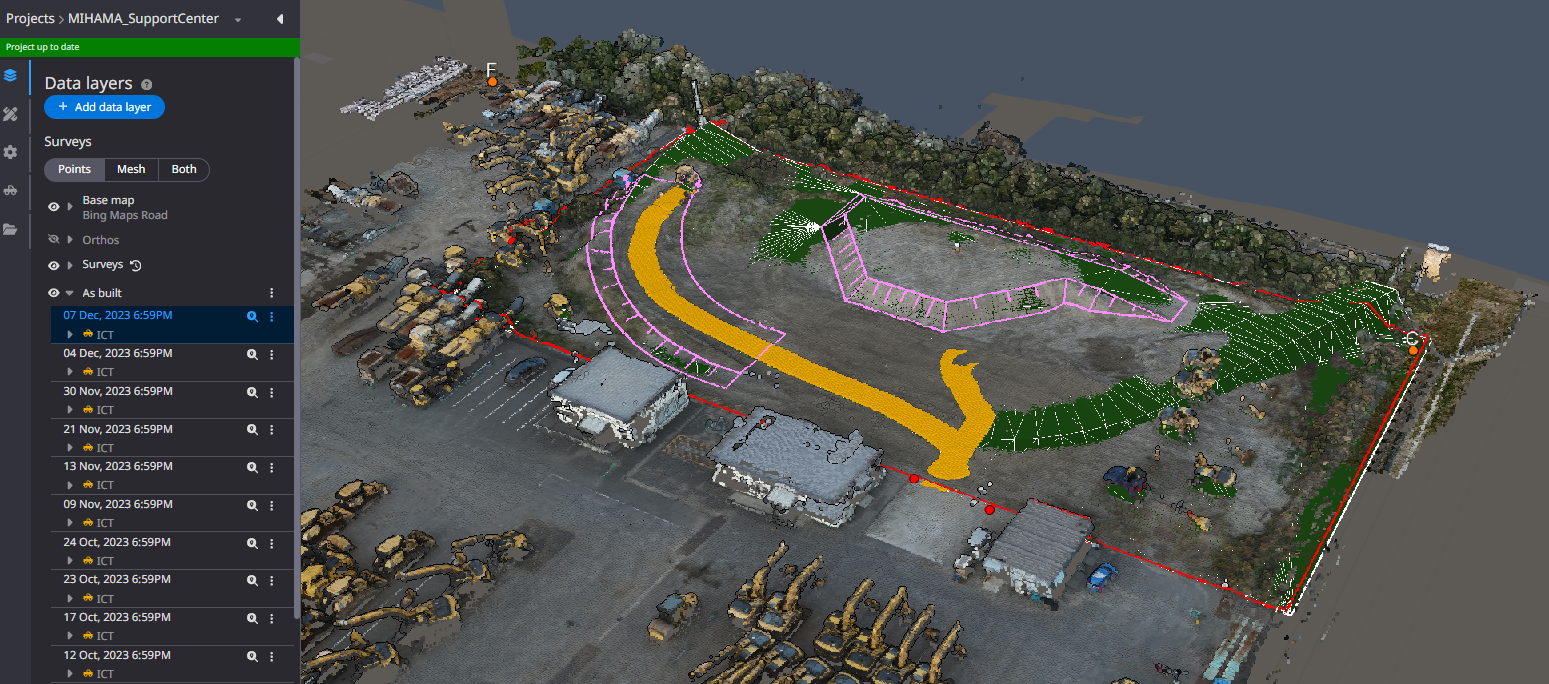

Mediante la importación de datos de diseño 3D y datos de nubes de puntos medidos en la aplicación web, se puede calcular al instante la cantidad de tierra necesaria para la finalización.

Además, mediante la vinculación con los equipos de construcción TIC, se puede visualizar la gestión del progreso, y la cantidad de tierra restante y acumulada se puede comprender de un vistazo.

・Los datos se almacenan en la nube para compartirlos sin problemas con las partes relacionadas.

・La gestión del progreso es posible integrando los datos del historial de construcción de los equipos de construcción ICT con los datos del terreno*1,2.

*1 Cuando se vincula con nuestra Guía de Máquina 3D y los equipos de construcción ICT de Komatsu, los datos del historial se reflejan automáticamente.

*2 Los datos de los equipos de construcción ICT de otras empresas pueden integrarse cargándolos manualmente.

Datos que deben prepararse para utilizar el Cuadro de Mando de Construcción Inteligente

Datos necesarios para la gestión del emplazamiento　　　　　　　　　　　Azul: Prolongación recomendada

• Datos de diseño 3D (dxf xml tp3 tn3 ttm svd dsz)
• Datos topográficos 3D (dXf xml txt csv las laz)

Datos más útiles para la gestión de obras

Datos planos (dxf xml tp3 svl dsz)



Historial de construcción de los equipos de construcción ICT que operan en la obra

Datos del historial de construcción (dxf xml txt csv svl dsz)

Equipo de construcción ICT fabricado por Komatsu (reflejado automáticamente tras la vinculación)
Equipo de construcción con 3D Machine Guidance by EARTHBRAIN (reflejado automáticamente tras la vinculación)

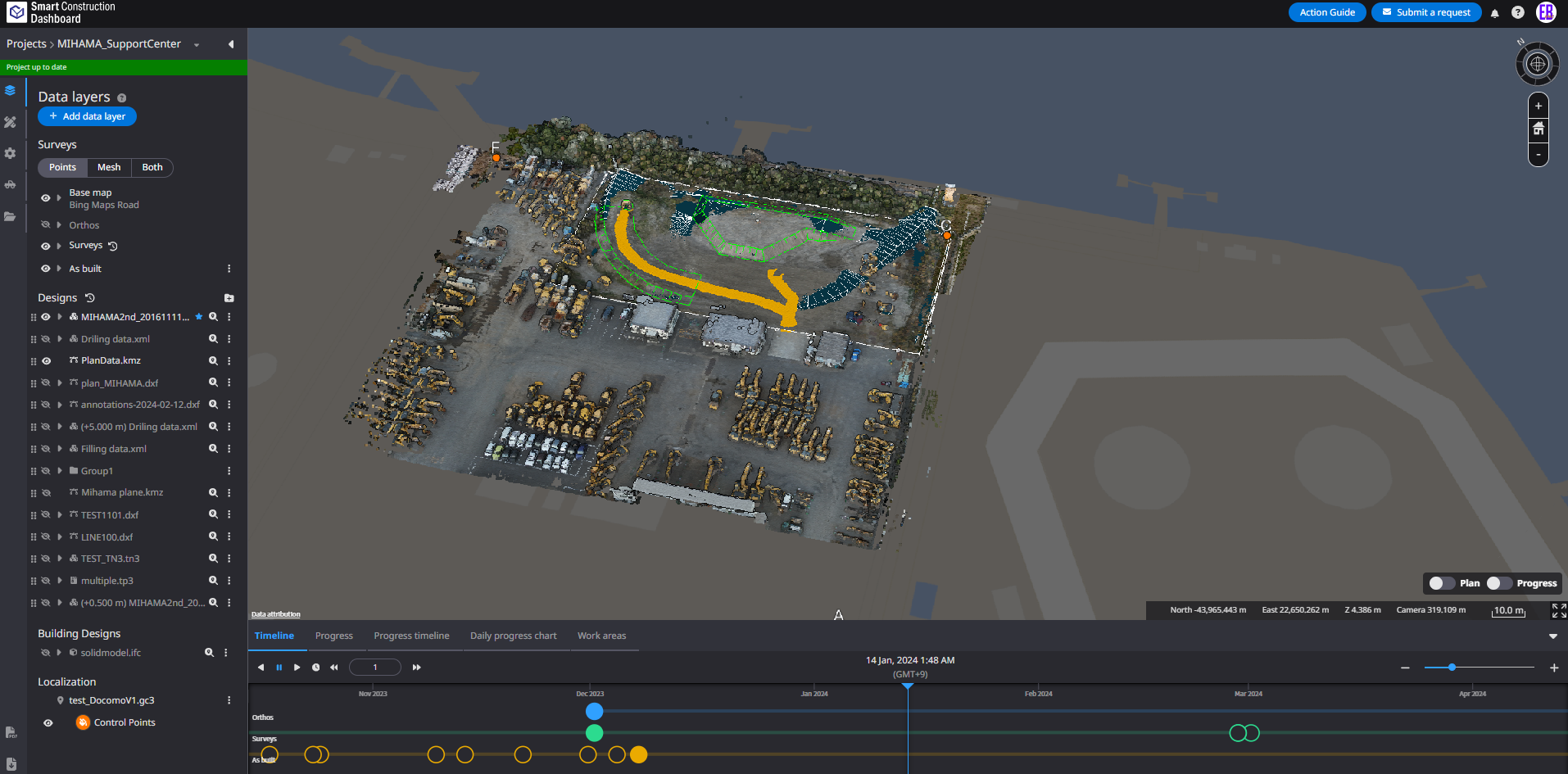

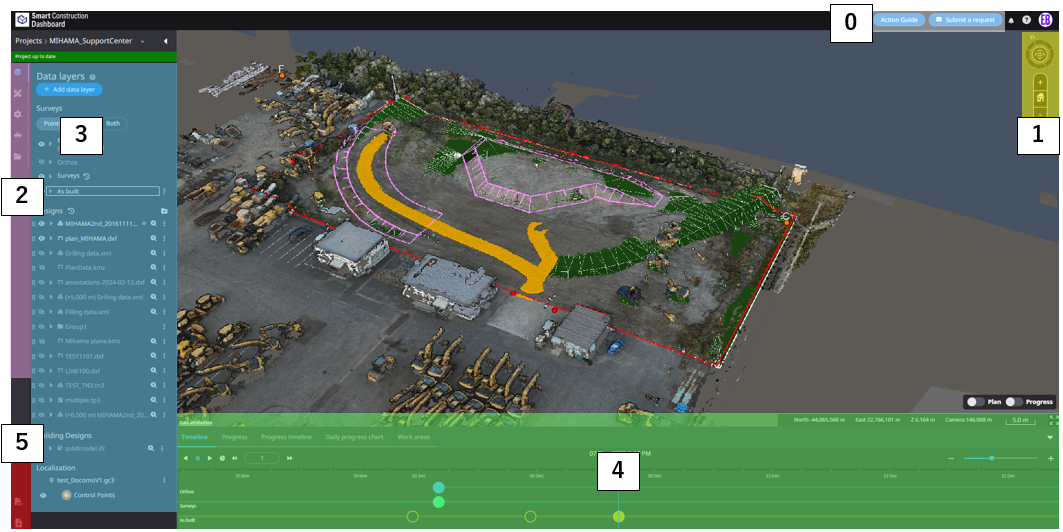

Guía de visualización del Cuadro de Mando de Construcción Inteligente

#0 Guía de actuación y formulario de consulta (zona blanca)

Utilícelos cuando tenga problemas con el funcionamiento.

#1 Funcionamiento del visor (área amarilla)

Utilice el botón de inicio y la rotación del visor para ajustar el zoom y el funcionamiento.

＃2 Menú lateral (área morada)

Utilícelo para acceder a la medición, la conexión del equipo de construcción, los ajustes básicos y los archivos compartidos.

＃3 Panel lateral (área azul)

Utilícelo para importar datos y comprobar la lista de activos registrados.

＃4 Panel inferior (zona verde)

Muestra la línea de tiempo de los datos registrados, los resultados del cálculo del suelo establecido para la gestión del progreso, el progreso diario, etc.

＃5 Menú de funciones de salida (Área roja)

Utilice este menú para acceder a las funciones de informe.

Cómo utilizar el Cuadro de Mando de Construcción Inteligente

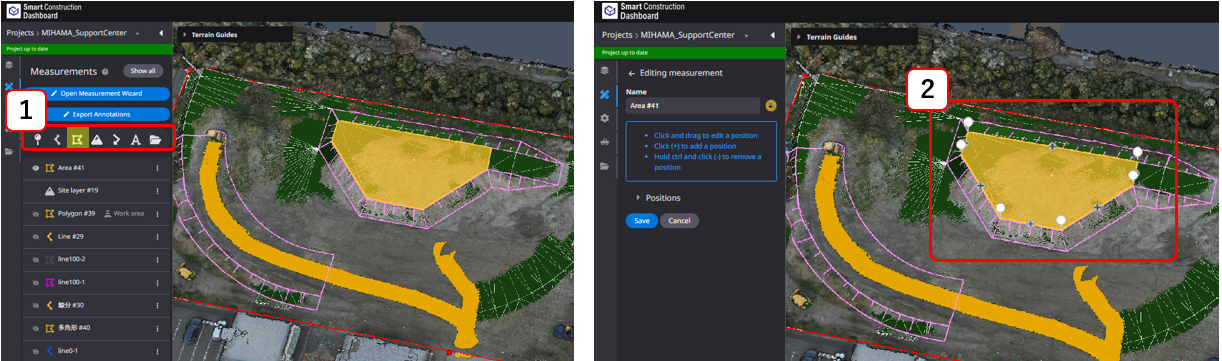

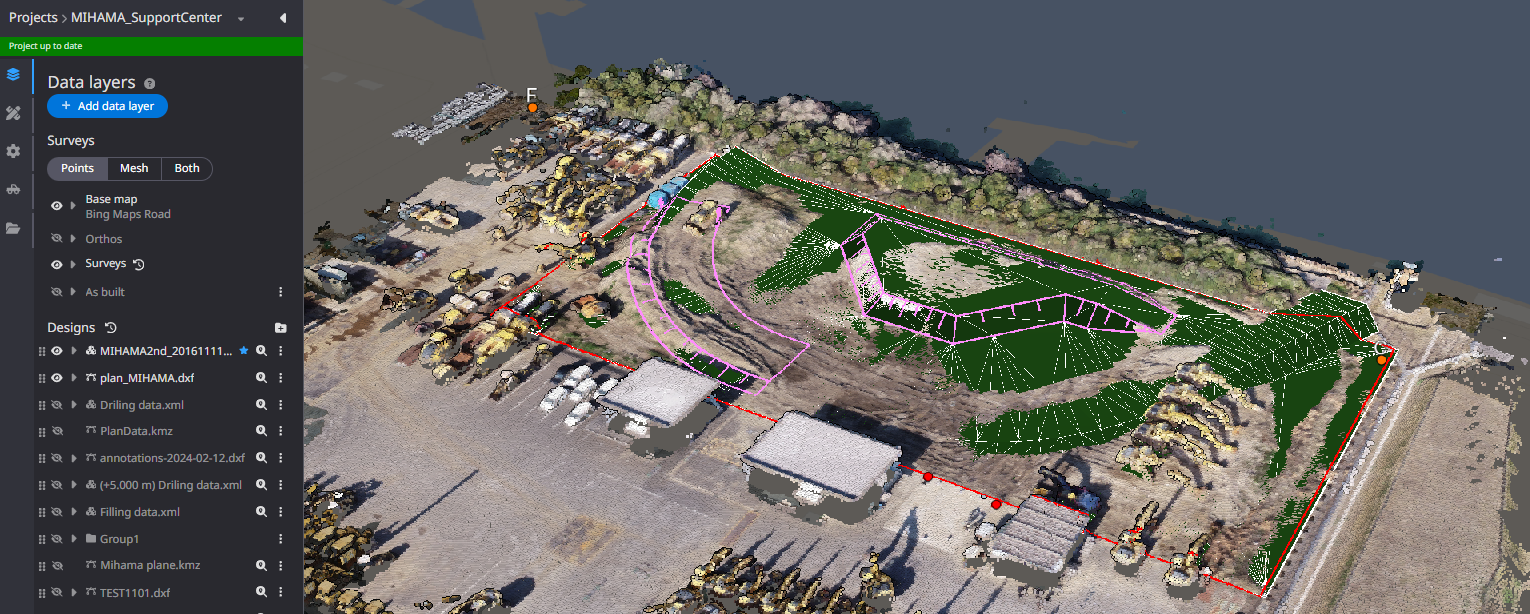

Ejemplo: Cálculo del volumen del suelo (rango de diseño o rango parcial)

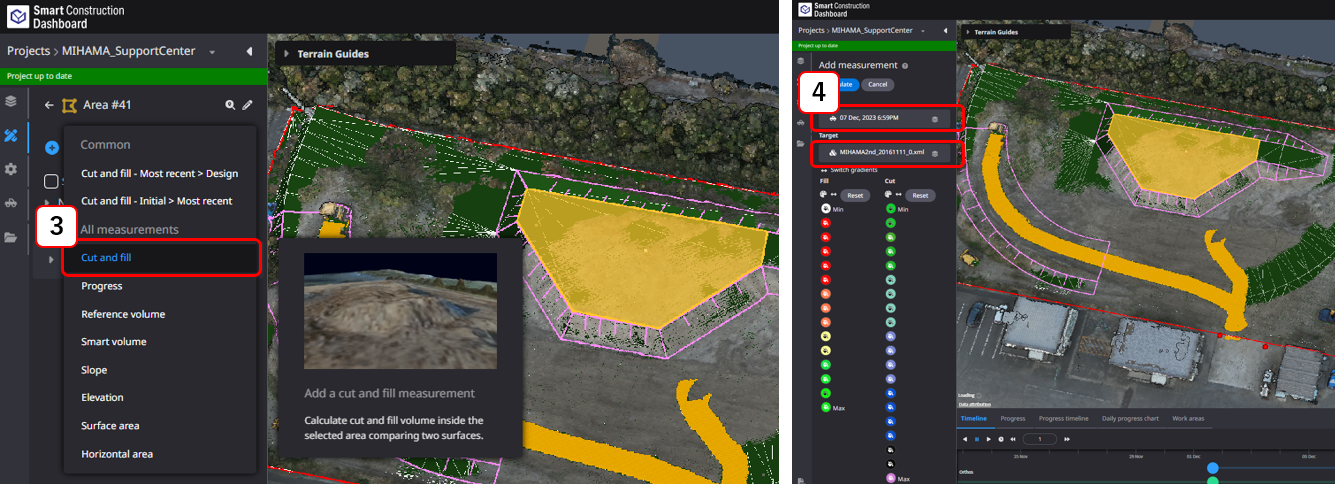

Seleccione o encierre el área a calcular, elija la función a utilizar en el menú, seleccione la topografía o los datos a comparar y realice el cálculo.

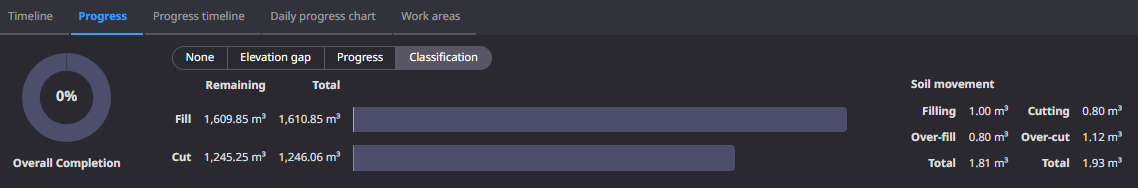

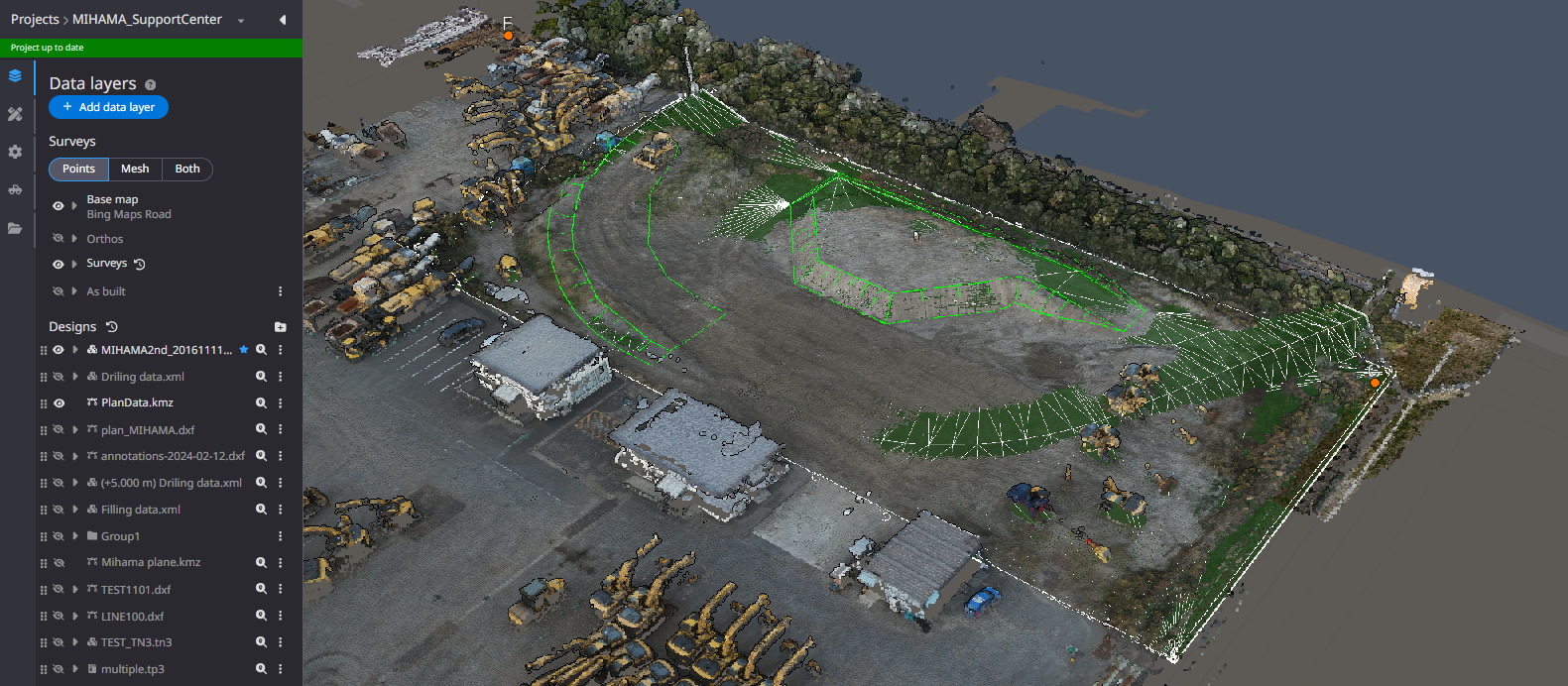

Ejemplo: Comprobación del progreso

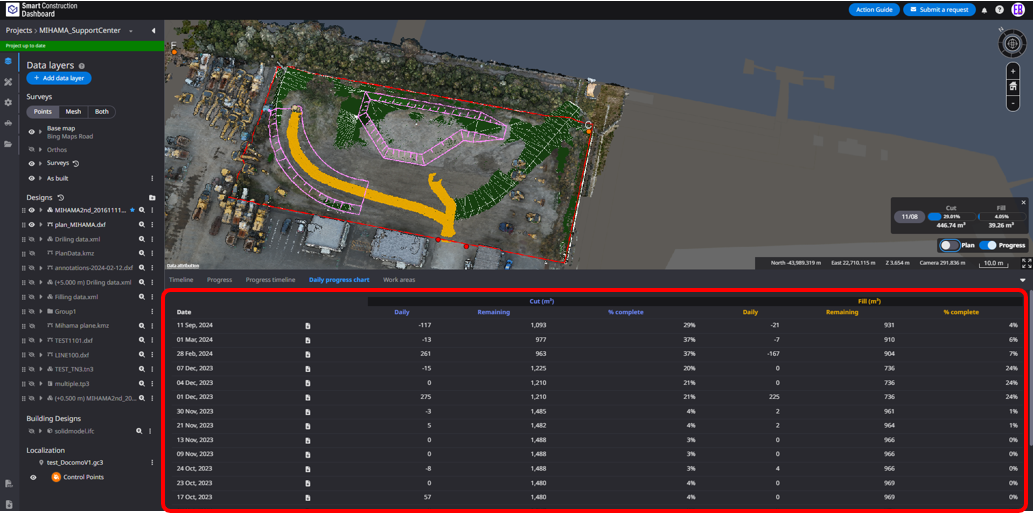

Compruebe eficazmente el avance de las obras en una obra desde el panel inferior, y también puede controlar las cantidades diarias cambiando de menú.

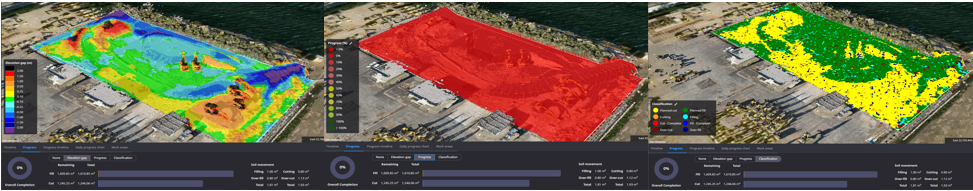

Brecha de elevación                             Progreso                                            Clasificación



Ejemplo: Vinculación con equipos de construcción ICT y 3D Machine Guidance

Los datos del historial de construcción se cargan automáticamente desde el equipo de construcción ICT de Komatsu vinculado o desde EARTHBRAIN 3D Machine Guidance, y se actualizan los datos topográficos.

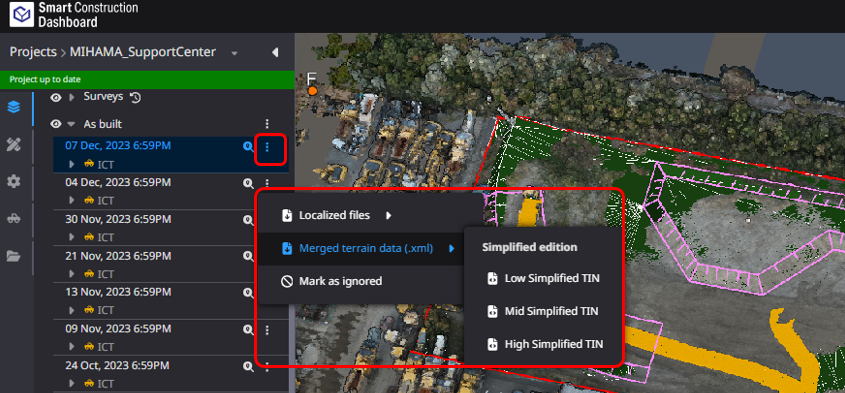

Además, se puede extraer la superficie construida en formato csv, etc.
