Comment utiliser l'outil de lignes de rupture guidées.

Problème

Comment utiliser l'outil de lignes de rupture guidées.

Réponse

Veuillez vous référer aux explications ci-dessous.

Explication

Pour faciliter la collecte des annotations, le mode de collecte des lignes de rupture guidées permet de sélectionner facilement les lignes de rupture/les stocks dans le jeu de données.

Important
Le mode de collecte des lignes de rupture guidées est uniquement disponible dans le panneau Mesure et Annotation lors de la création de polylignes ou de polygones.

Comment utiliser le mode de collecte de lignes de rupture guidée

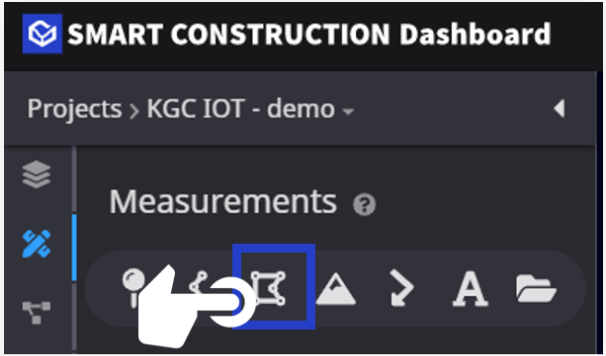

1. Sélectionnez le type d'annotation que vous souhaitez créer. Dans cet exemple, nous créons une annotation de polygone.

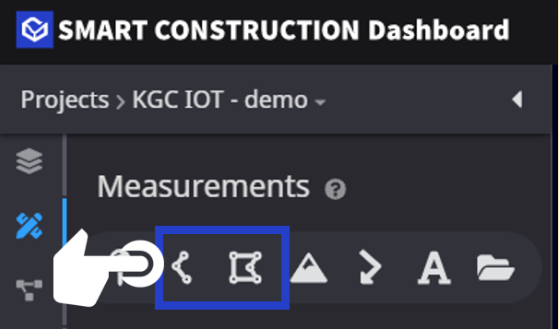

2. Sélectionnez l'option Ligne de rupture guidée (1).

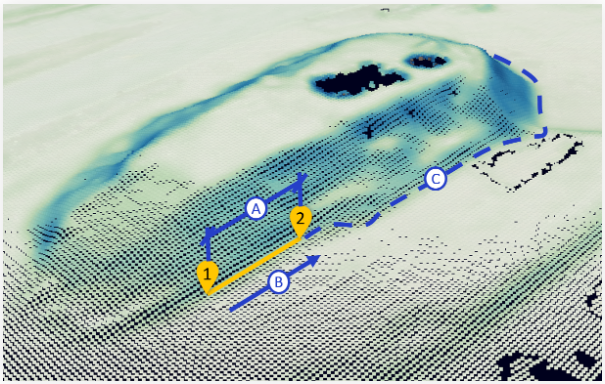

La ligne de rupture guidée vous demande de saisir deux points pour définir la direction (A), l'espacement des points (B) et la pente (C) qui seront utilisés pour collecter automatiquement des points supplémentaires.

3. Typiquement, le long d'une ligne de crête, ou au fond d'une pile.

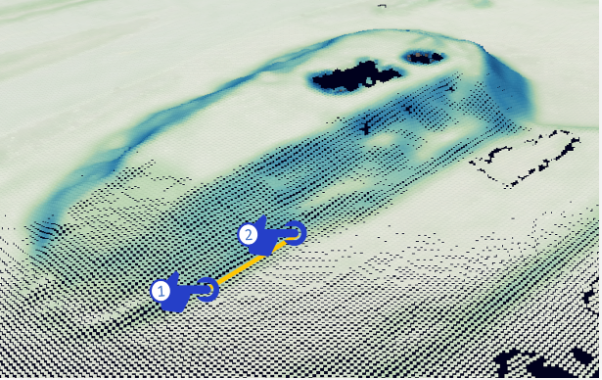

 Collectez le premier point (1) et collectez le deuxième point (2).

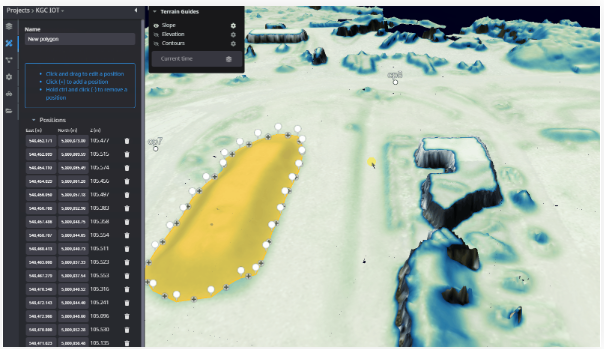

4. Une fois le deuxième point collecté, l'application déterminera d'autres points présentant une pente similaire et les ajoutera à la ligne. Lorsque le polygone est terminé, utilisez le bouton droit de la souris pour confirmer.

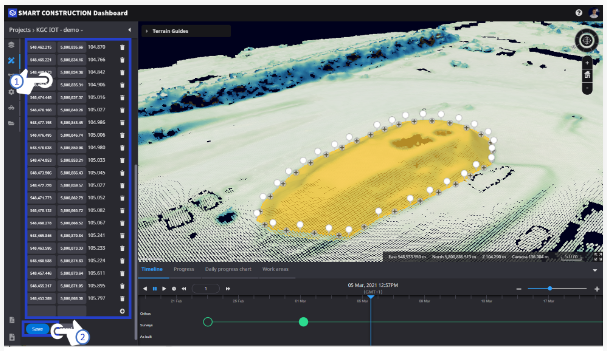

Vous pouvez modifier les points collectés si nécessaire. (1) Cliquez sur Enregistrer pour sauvegarder votre nouvelle annotation de polygone. (2)

Nous espérons que cet article vous a été utile, si ce n'est pas le cas, veuillez contacter votre support local pour plus de conseils.
