Smart Construction Dashboard 2023年の下期7月-9月のアップデート情報をご案内いたします。
2023年7月11日(火)
| No. | 内容 | 対象機能 | 概要 |
|
1 |
不具合修正 | データレイヤー | サブレイヤー情報が含まれるDXFで作成された設計ファイルをLandXML形式で出力すると、エラーが発⽣する場合がありましたが、正しくエクスポートできるように修正しました。 |
| 2 | 不具合修正 | データレイヤー |
登録された設計データをTP3拡張⼦形式で出力すると、登録元の設計ファイル名と異なる名前で出力されることがありましたが、正しく出力できるように修正しました。 |
2023年7月25日(火)
| No. | 内容 | 対象機能 | 概要 |
|
1 |
不具合修正 | 企業建機⼀覧 | 転圧機の設定を変更する際、編集画⾯上に⼀部の情報(IMEI)が表⽰されな いことがありました。正しく保存されている情報が表⽰されるように修正 しました。 アカサカテック製 転圧システム(Smart Roller)と連携したい |
| 2 | 不具合修正 | データレイヤー |
登録された設計データをTP3拡張⼦として出力すると、本来の設計ファイル名と異なる名前でエクスポートされることがありましたが、正しくエクスポートできるように修正しました。 |
2023年8月1日(火)
| No. | 内容 | 対象機能 | 概要 |
|
1 |
新機能 | データレイヤー | IFCファイルで作成された建造物の設計データを表⽰できるようになりました。 構造物データを登録・設定したい |
| 2 | 新機能 | データレイヤー |
設計データ(ラインワーク)をオルソデータや背景地図に貼り付けて表⽰できるようになりました。 |
| ３ | 新機能 | ファイル |
3Dマップ上で、背景地図の標⾼より低い位置までズーム可能となるように修正しました。背景地図より掘削された地表⾯を詳細に表⽰することが可能になりました。 |
| ４ | 新機能 | データレイヤー |
プロジェクトファイル画⾯上に、Smart Construction Customer Portalに紐づくファイル共有Webソフトウェア「FileManager」へのリンクを表⽰しました。 |
| ５ | 新機能 | データレイヤー |
画⾯左上の製品ロゴをクリックしたとき、プロジェクト⼀覧画⾯に遷移するように修正しました。 |
| ６ | 不具合修正 | データレイヤー |
施⼯履歴データをメッシュビューで表⽰すると、施⼯履歴の⾊が正しく表⽰されないことがありましたが、正しく表⽰されるように修正しました。 |
| ７ | 不具合修正 | 注釈と測量 |
測量画⾯で進捗を表⽰した際、⼀部の凡例が正しく表⽰されない場合がありました。正しく表⽰されるように修正しました。 |
1_[IFCファイルの読み込み]
IFC形式で作成された建造物の設計ファイルを読み込み、 Smart Construction Dashboardの3D map上で表⽰できるようになりました。⼟⼯に加えて、建造物もグラフィカルに確認いただくことが可能になりました。

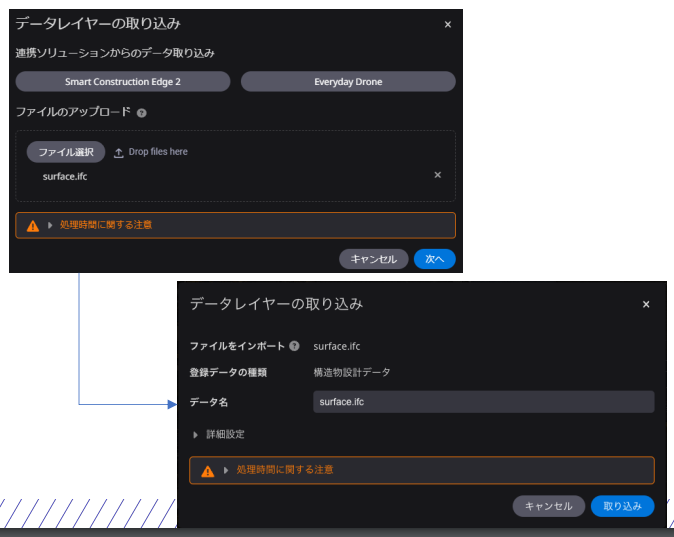

IFCファイルの登録方法
他のファイル形式と同様に、「ファイル選択」もしくはデータレイヤーに直接ドラッグアンドドロップでアップロード頂けます。

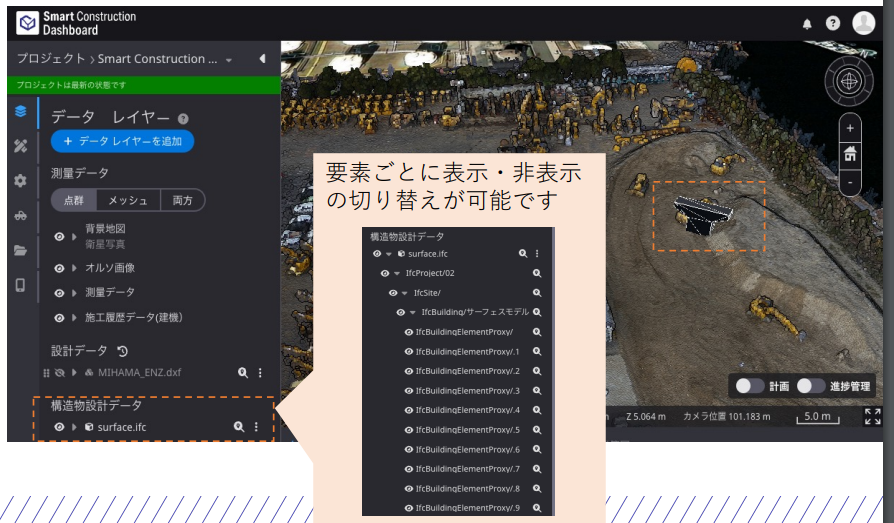

3Dmap上の建造物データ
※表⽰は通常の設計データと同様に、TIN(三⾓形の集合)表⽰となります。
※施⼯状況を可視化することを⽬的とした機能のため、計測については⾮対応となります
(計測追加時に当該構造物データを選択いただくことができません)。
２_[ラインワーク貼付機能]
従来、ラインワークは測量データに対してのみ貼り付けることが可能でした。今回、新しくオルソ画像や
背景地図にも貼り付けるように機能を改善しました。

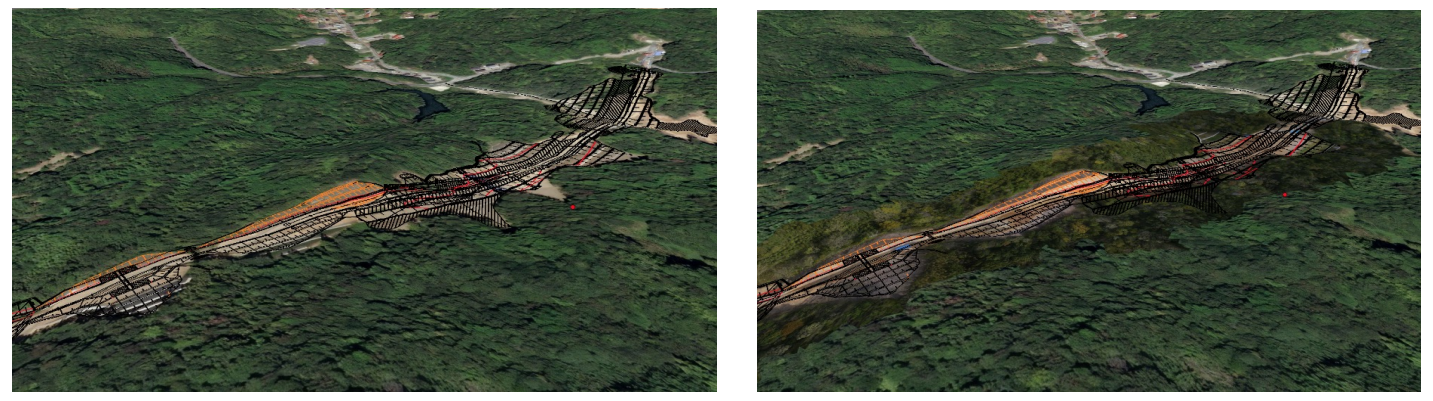

[背景地図に⾼さを合わせて表⽰] [オルソ画像に⾼さを合わせて表⽰]
2023年8月26日(土)
| No. | 内容 | 対象機能 | 概要 |
|
1 |
利⽤改善 | 注釈と測量 | 「注釈と測量」機能で断⾯図を表⽰した際、3D map上の該当する注釈を、ズーム表⽰できるアイコンを準備しました。 |
| 2 | 利⽤改善 | データレイヤー |
複数レイヤーを含むDXF/XMLファイルを設計データとして登録した場合、TP3ファイルに変換してダウンロードできないことがありました。正しくダウンロードできるように修正しました。 |
| ３ | 不具合修正 | ファイル |
設計データをTP3ファイルに変換して建機に転送する際、TP3のファイル名が異なる名前に変更されることがありました。同じファイル名を利⽤するように修正しました。 |
| ４ | 不具合修正 | データレイヤー |
施⼯履歴をダウンロードする際、常にメートル単位でダウンロードしていました。作業現場に設定されている単位でダウンロードするように修正しました。 |
| ５ | 不具合修正 | データレイヤー |
施⼯履歴を登録して統合地形を作成する再、施⼯履歴の周辺の測量データが消えて表⽰されることがありました。正しく統合するように修正しました。 |
2023年9月15日(金)
| No. | 内容 | 対象機能 | 概要 |
|
1 |
機能強化 | データレイヤー |
3D map上で各種データを詳細に確認するため、以下の表⽰設定をご準備しました。 |
| 2 | 機能強化 | データレイヤー |
設計ファイルをフォルダに⼊れて、グループ管理できるようになりました。多くの設計ファイルを利⽤するプロジェクトでも簡単に表⽰を切り替えることが可能です。 また、これにより複数レイヤーを含むDXF/XMLファイルを登録した際に、データレイヤー上でグループとして表示できるようになりました。 |
| ３ | 機能強化 | 計測と注釈 |
断⾯図機能に関し、2つ以上のデータを表⽰した際に、⾼さ差分を表⽰するようにいたしました。 |
| ４ | 不具合修正 | データレイヤー |
測量データ(切盛⼟量)を表⽰する際、盛⼟データに関するコスト表⽰がされないことがありました。正しく表⽰されるように修正しました。 |
| ５ | 不具合修正 | データレイヤー |
各データの表⽰/⾮表⽰操作を⾏った場合、ラインワークが適切なデータレイヤーに張付け表⽰されないことがありました。適切に表⽰されるように修正しました。 |
| ６ | 不具合修正 | データレイヤー | 垂直オフセットの指定を⾏った設計ファイルを利⽤して切盛⼟量の測量を⾏った際、ヒートマップが正しく表⽰されないことがありました。正しく垂直オフセットを反映したヒートマップが表⽰されるように修正しました。 |
| ７ | 不具合修正 | PDFレポート | PDFレポートの作成機能おいて、以下の不具合を修正を⾏いました。 -多くの注釈データを選択してPDFレポートを作成すると、PDFレポートの作成に失敗することがありました。 -PDFレポート内のヒートマップ表⽰において、正しく凡例が表⽰されないことがありました。 -出⼒したい注釈の数が多い場合、画⾯が正しくスクロールできない場合がありました。 -出⼒するPDFのファイルフォーマットの初期値を”レターサイズ”に変更しました。 |
| ８ | 不具合修正 | プロジェクト ファイル |
プロジェクトファイルにファイルをアップロードする際、名前が100⽂字以上のファイルの場合、正しくアップロードができないことがありました。正しくアップロードできるように修正しました。 |

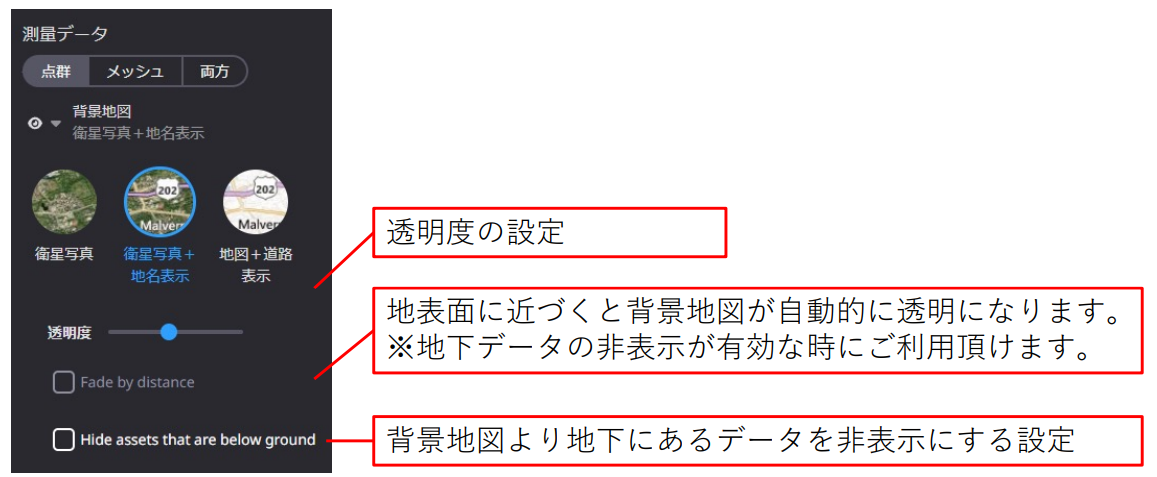

１_[背景設定]
背景地図(⼀部オルソ画像)について、以下の表⽰設定をご準備しました。
・背景地図とオルソ画像の透明度の設定
・背景地図の透明度をカメラの⾼さに応じて⾃動的に変更する設定
・背景地図より低い領域にあるデータを⾮表⽰にする設定

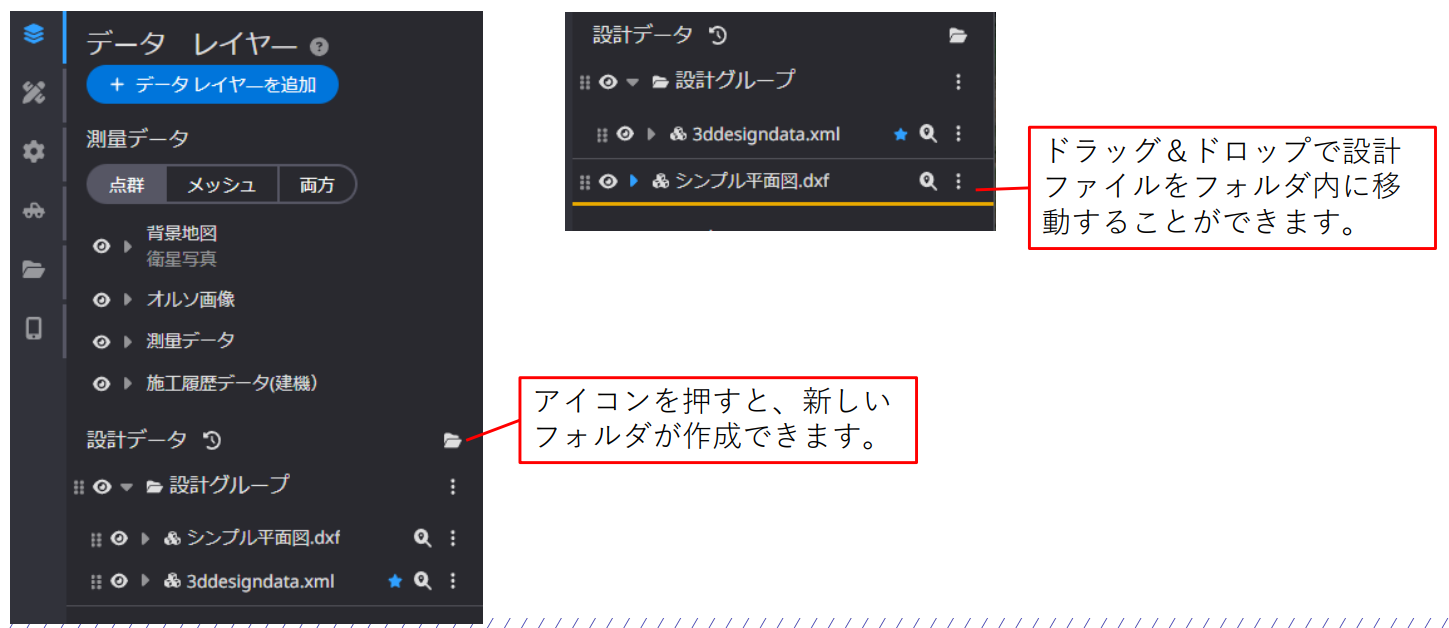

2_[グループ設定]
設計ファイルをフォルダに⼊れてグループ管理できる機能をご提供します。
多くの設計ファイルを利⽤するプロジェクトにおいて、表⽰/⾮表⽰を便利にご利⽤いただけます。
（※すでにグループ化されているフォルダを、更に別のフォルダ内に格納することはできません。）

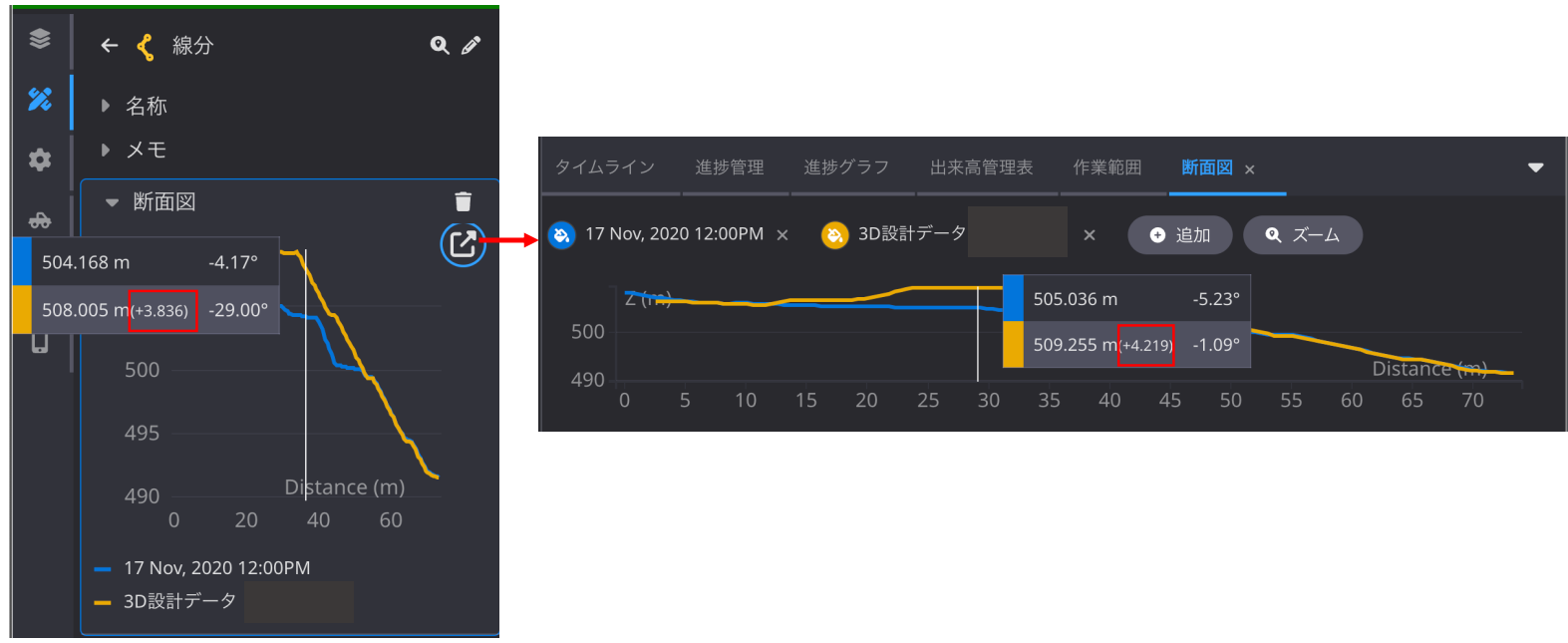

３_[断面表示機能]
断⾯図機能について、2つ⽬以降の測量・設計データを追加した際に、最初に登録したデータとの⾼さ差分が表⽰されるようになりました。
[転圧管理結果表示機能]
| No. | 内容 | 対象機能 | 概要 |
|
1 |
機能強化 | 転圧結果 転圧結果管理機能 |
Smart Construction Dashboardの「転圧結果」画面から呼び出し・利用ができるようになりました。 • ファイル分割：記録データを日毎に分割したファイルを作成する機能 • ファイル編集：データ変更が保存される記録データを作成する機能 • ファイル読込：HDT(アカサカテック社タブレット)の記録データをアップロードする機能上記に関連し、転圧結果画面では以下のような画面表示のアップデートを行いました。 • 転圧結果の画面に「編集（SmartRoller）」および「一覧更新ボタン」を配置。 |

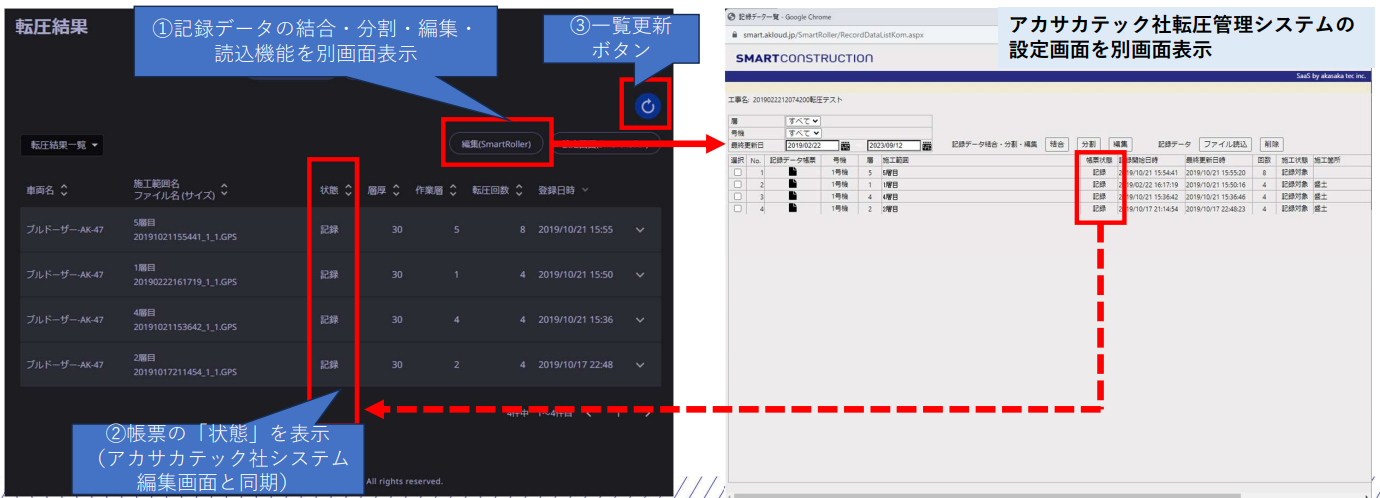

【転圧結果表示機能】
① 「編集（SmartRoller）」ボタンを新規設置。
こちらから記録データの結合・分割・編集・読込機能に関し、アカサカテック社転圧管理システムの設定画面を別画面表示いただけます。
② 帳票状態を新たに一覧に追加しました（※状態=帳票が結合・分割・編集されたものかどうか）
③ 一覧更新ボタンを押していただくことで、アカサカテック社システムで編集された内容が「点圧結果」画面に反映されます。
