座標系(ローカライゼーション・プロジェクション)を変更したい

まえがき

本記事では、座標系(ローカライゼーション・プロジェクション)の変更方法について詳しく解説します。

座標系の変更は、主に施工範囲の拡大やドローン撮影時の座標系に合わせる場合などに利用します。

また、現場で使用するICTマシンと測量データで使用する座標系・範囲を同じにすることで、より正確な情報を取得することができるようになります。

手順および解説

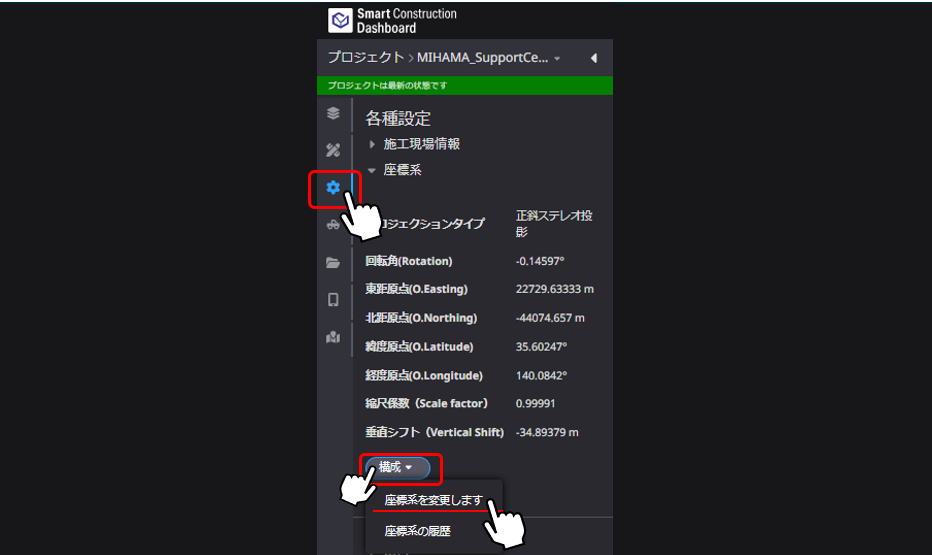

１．サイドパネルの”各種設定”マークをクリックし,”各種設定”より座標系を選択し”構成”をクリックします

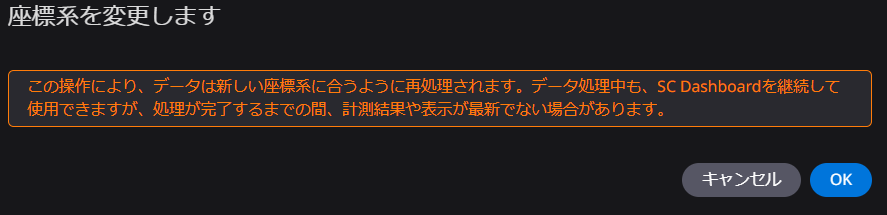

２．ローカライゼーションファイル・プロジェクションを変更する場合、”座標系を変更します”を選択します
＊過去の変更履歴は”座標系の履歴”で確認ができます

３．座標系の変更

ローカライゼーションの場合

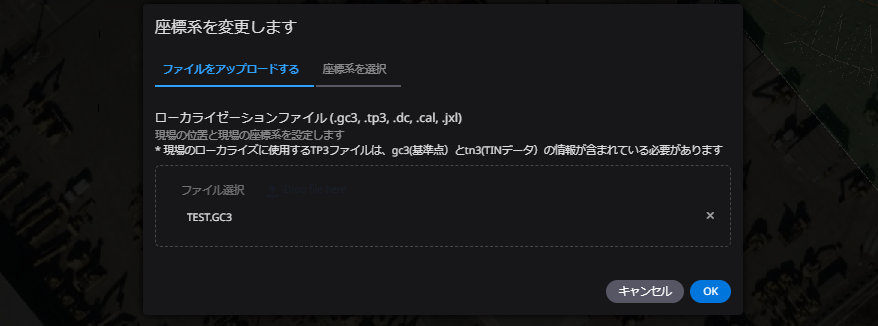

１）追加ファイルをドラッグ＆ドロップまたはローカルフォルダからアップロードし”OK”をクリックします

２）続けて”OK"をクリックし反映します


[プロジェクションの場合]

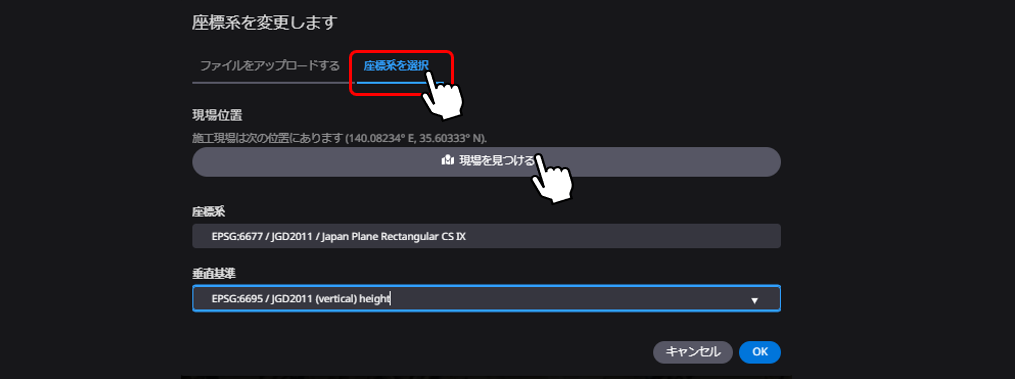

１'）”座標系を選択”をクリックし”現場をみつける”をクリックします

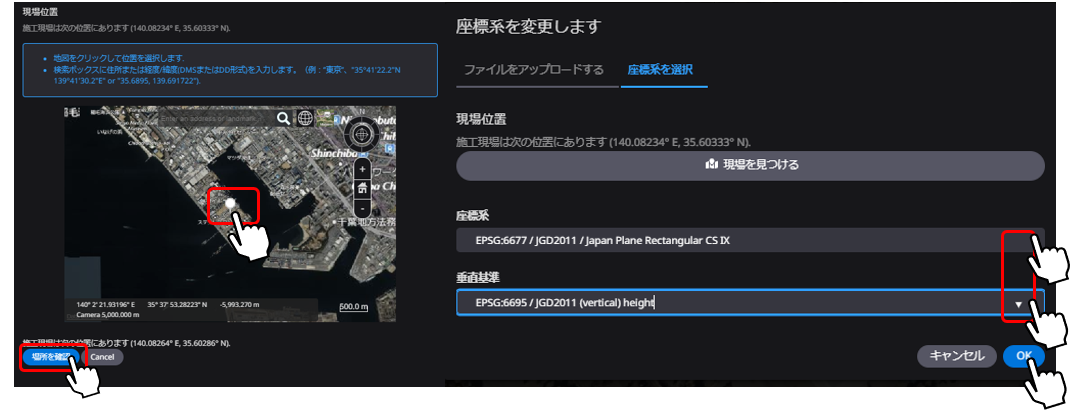

２'）施工位置にマウスでピンを打つことで、座標系（水平方向のパラメータ）・垂直基準（垂直方向のパラメータ）を設定し”OK"とします
プロジェクションの設定がうまくいかない場合はこちら
