地形データに補助情報を追加したい

まえがき

本記事では、登録した地形データに補助情報を追加する方法について詳しく解説します。

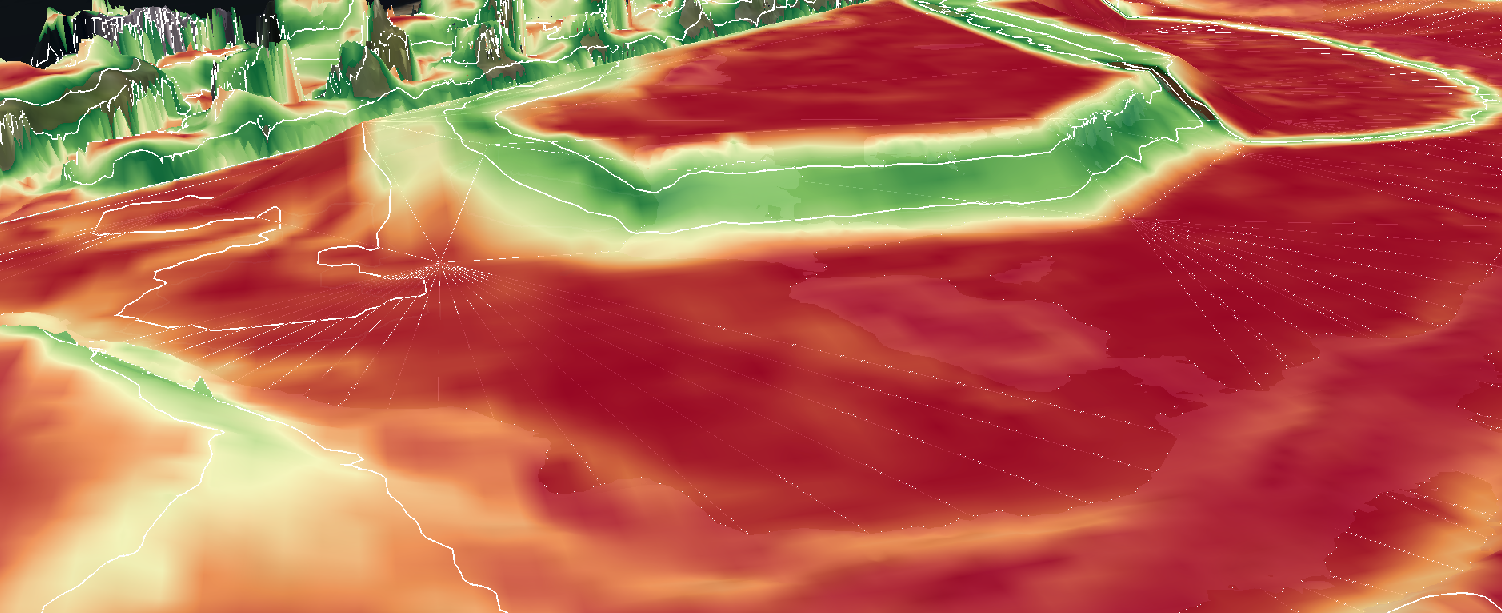

例えば、標高値や勾配をヒートマップで表示したり、地形の高さを等高線で表示することが可能です。これにより地形データだけでは得られない情報を追加することができます。

手順および解説

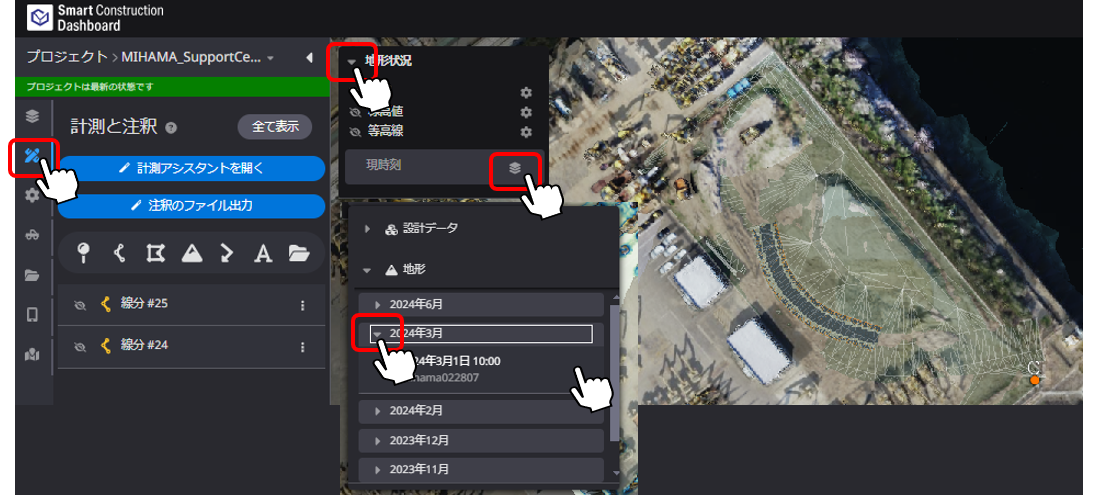

１．サイドパネルの”注釈と計測”をクリックし、ビューワーの”地形状況”をクリックします
２．勾配・標高値・等高線の補助情報を表示するデータを選択します
未選択であれば現在地形（直近の登録データ）を参照します

３．各設定をカスタマイズします

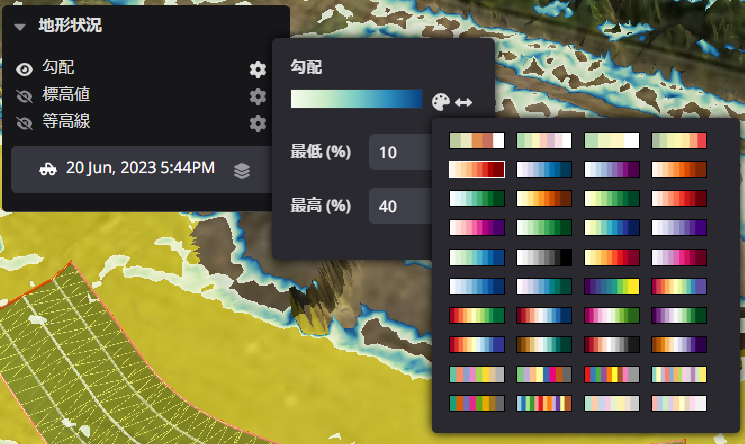

勾配の設定変更

設定ボタンを選択すると設定した勾配値の閾値に応じ地形の勾配状況をグラデーション化します
点群データの高低を判断し付加します

設定　パレット・グラデーションの入替
　

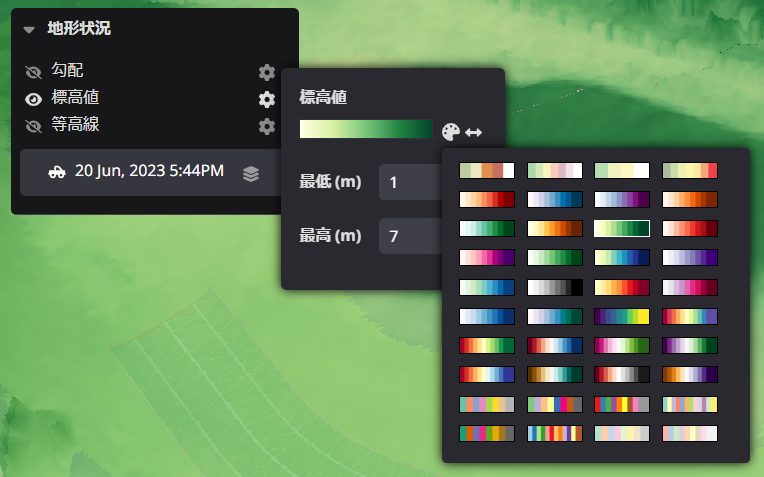

標高の設定変更

設定ボタンを選択すると設定した標高値の閾値に応じ地形の標高状況をグラデーション化します
点群データの高低を判断し付加します

設定　パレット・グラデーションの入替
　

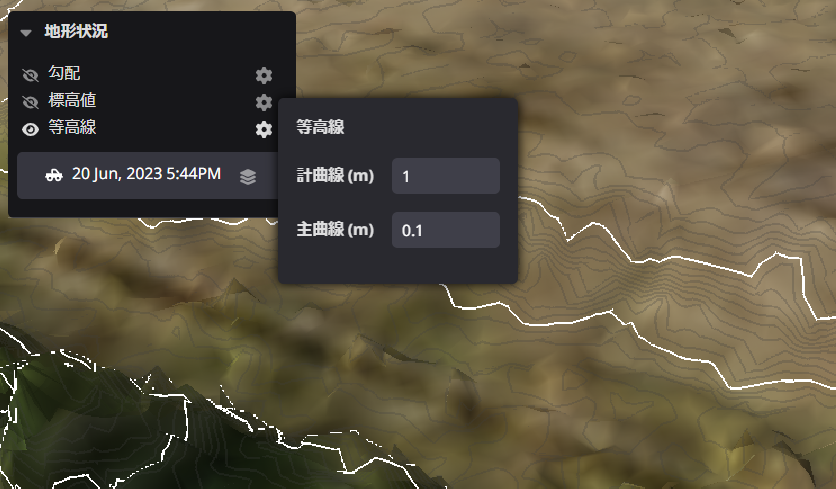

等高線の設定変更
設定ボタンを選択すると設定した等高線の閾値に応じ地形の等高線を表示します
点群データの高低を判断し付加します
計曲線を白　主曲線をグレーで表示します

設定　
　

補足

部分範囲の計測
上記の機能は部分的に計測することも可能です。

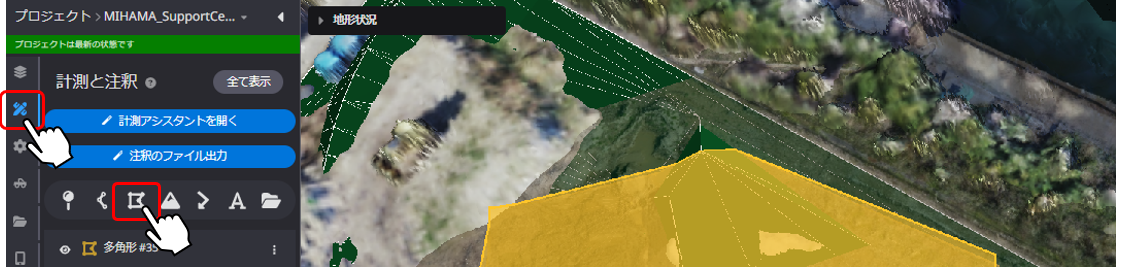

１．サイドパネルの”計測アイコン”をクリックします
２．注釈から”多角形”を選択します
”多角形”は部分的な箇所の計測ツールとなります


等高線の出力機能【標高機能】

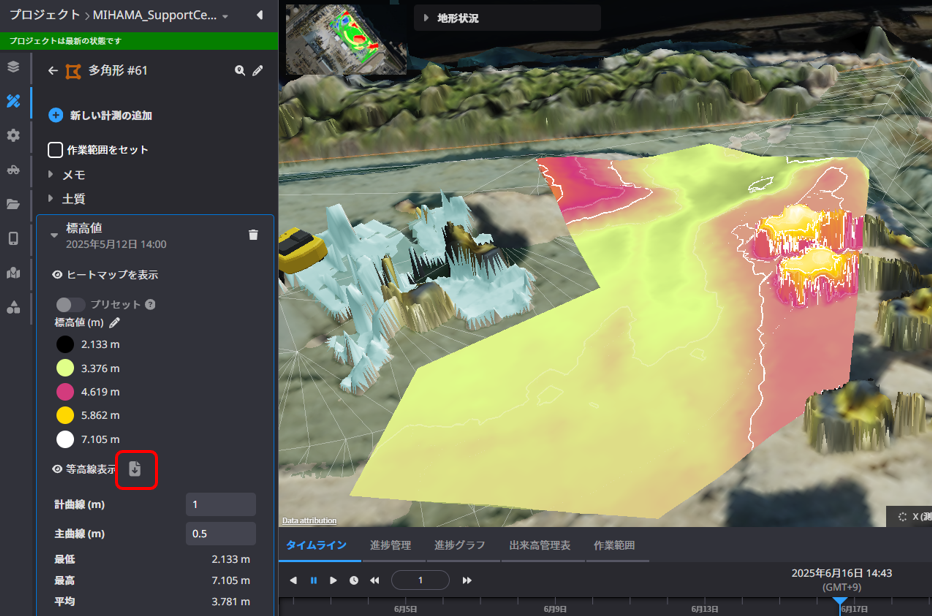

計測した等高線の計曲線をDXF形式のデータで出力することが可能です
1.等高線表示の横のダウンロードアイコンをクリックします
