アプリに蓄積したデータを活用したい

まえがき

本記事では、アプリケーションに蓄積した測量データ・施工履歴データを活用する為に出力方法について詳しく解説します。
蓄積したデータを出力することで、他のアプリケーションでの利用、途中段階での施工再検討に利用できます。

手順および解説

測量データを出力【ローカライズ】

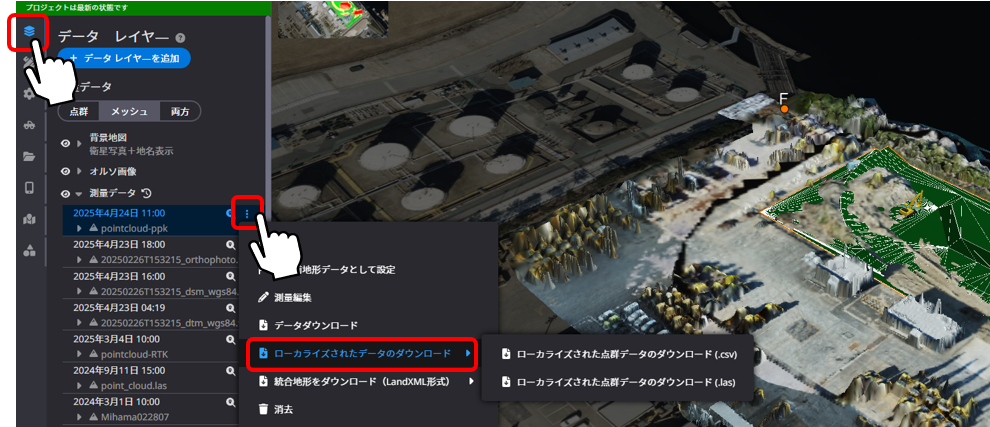

１．サイドパネル”データレイヤーをクリックし、出力したい日付データのメニューを選択し、”ローカライズされたデータ”のダウンロード”を選択します

測量データをWAS84等で登録した場合、プロジェクト内で設定しているローカライゼーションを基準に座標変換して出力できます

測量データを出力【総合地形（landxml形式）】

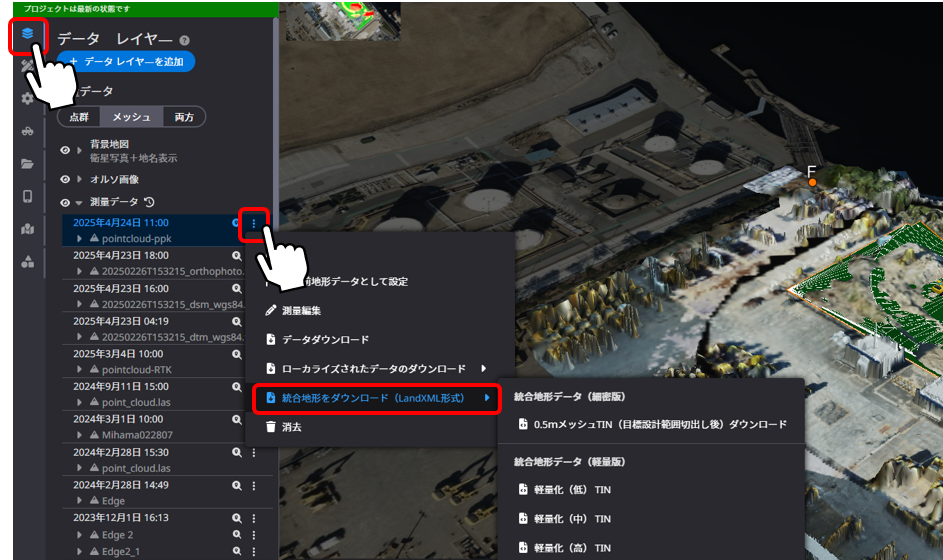

１．サイドパネルの”データレイヤーをクリックし、出力したい日付のメニューを選択し、”総合地形をダウンロード（LandXML形式）”を選択します

総合地形データ（細密版）

目標設計の範囲で切取り、0.5mメッシュを基準に生成したlandXMLデータを出力できます
　　　　　　　　出力元のデータ　　　　　　　　　　　　　　生成データ

総合地形データ（軽量版）

施工前地形のエリアを含み、高さの変化が少ない範囲は低・中・高の粒度で簡素化されたlandXMLデータを出力できます
地形変化が大きい箇所は簡素化されない場合があります。

低　　　　　　　　　　　　　　　中　　　　　　　　　　　　　　高　　　　　　　　　

累積した施工履歴を出力【施行履歴データ(建機)】　

１．サイドパネルの”データレイヤーをクリックし、出力したい日付データのメニューを選択し、”ローカライズされたデータ”のダウンロード”を選択します

2．累積施工履歴データのダウンロード(csv)をクリックし出力します

選択した日付までの累積データを任意で出力できます
Komatsu製ICT建機（約0.2mピッチ）・EARTHBRAIN製 3DMG建機（0.1mピッチ）が混合で稼働してた場合も合算した累積データとなります。

複数台稼働していた場合、建機別に出力することはできません

選択する日付が工事開始日から経過して累積しているほど、出力に時間がかかる場合があります

累積施工履歴データ
測量データを含まない、日々の施工履歴のみを合算したデータ(csv)となります
1日単位のデータが必要な場合は、ローカライズされた点群データからダウンロードをします

出力元のデータ（測量＋施工履歴データ）　　　　　　　出力データ（累積施工履歴データ）　　　　　　　　　　　　

総合地形データを出力

１．サイドパネルの”データレイヤーをクリックし、出力したい日付のメニューを選択し、”総合地形をダウンロード（LandXML形式）”を選択します

総合地形データ（細密版）

目標設計の範囲で切取り、0.5mメッシュを基準に生成したlandXMLデータを出力できます
　　　　　　　　出力元のデータ　　　　　　　　　　　　　　生成データ

総合地形データ（軽量版）

施工前地形のエリアを含み、高さの変化が少ない範囲は低・中・高の粒度で簡素化されたlandXMLデータを出力できます
地形変化が大きい箇所は簡素化されない場合があります。

低　　　　　　　　　　　　　　　中　　　　　　　　　　　　　　高
