計測結果をカスタマイズしたい

まえがき

本記事では、計測結果をカスタマイズする設定方法について詳しく解説します。

計測情報をカスタマイズすることで地形データから得られる情報を共有・施工検討に利用できます。

手順および解説

１．切盛土量の閾値・色情報のカスタマイズ

[進捗管理のヒートマップのカスタマイズ]

　＊計算後にヒートマップの色を変更できます。

　進捗管理の計算方法はこちら(参考リンク)：選択した範囲の施工進捗率を計測したい

１）”進捗管理”にて「新しい計測の追加」を実施後に”ヒートマップ”を選択します

２）”ヒートマップ”を選択します

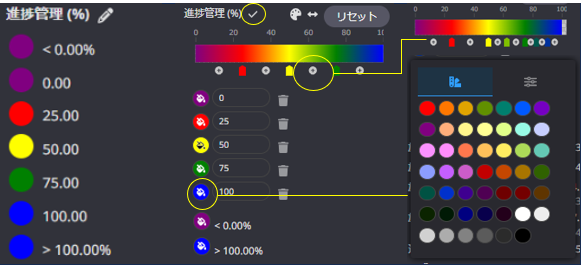

３）”進捗管理（％）の”編集ボタン”をクリックします

４）閾値の追加や可視化する色情報の変更・透過率を調整できます
任意で調整後、チェックマークを押すと編集した内容が保存されます

[進捗管理の分類のカスタマイズ]

１）”進捗管理”にて「新しい計測の追加」を実施後に”分類”を選択します

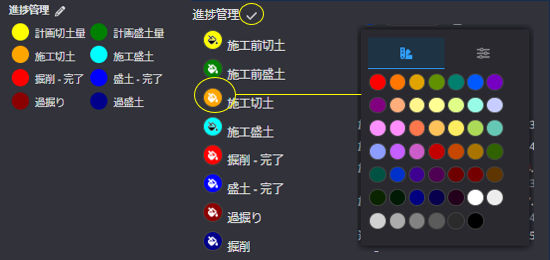

２）"分類”の”編集ボタン”をクリックします

３）閾値の追加や可視化する色情報の変更・透過率を調整できます

２．切盛土量の閾値・色情報のカスタマイズ

[切盛土量/参照高さ切盛土量/適切盛土量のヒートマップのカスタマイズ]

１）”切盛土量/参照高さ切盛土量/適切盛土量”にて「新しい計測の追加」を実施後に””を選択します

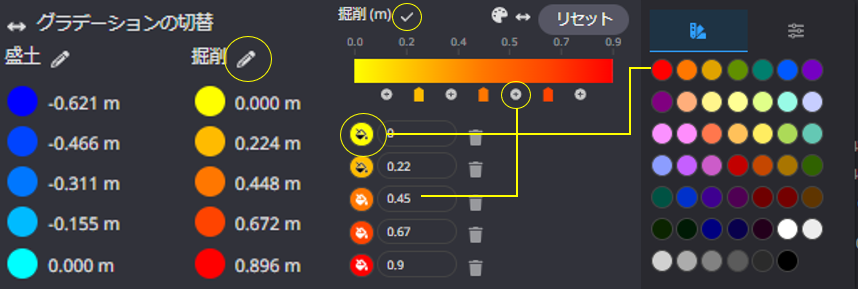

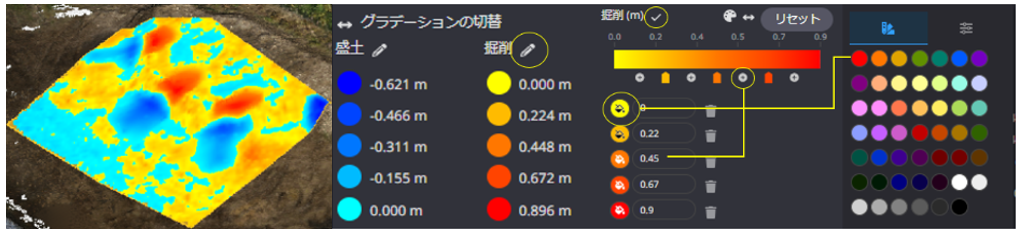

２）”盛土”・”切土”の”編集ボタン”をクリックします

３）閾値の追加や可視化する色情報の変更・透過率を調整できます

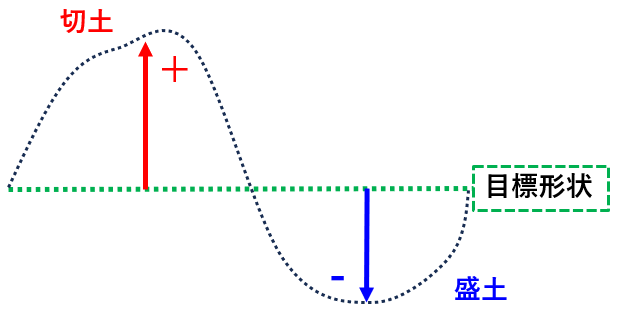

４）閾値の値表示は・目標形状を基準に以下の算出で表示します

[切盛土量のヒートマップのグラデーションがカスタマイズ]

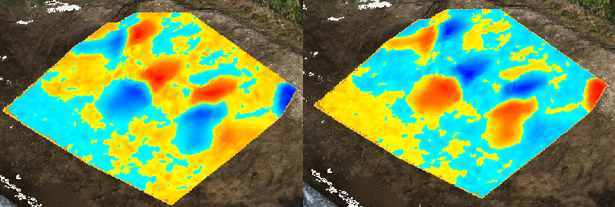

１）グラデーションの切替により切土・盛土の色情報を切替えることができます

盛土＝暖色　切土＝寒色　　　　　　　　　　盛土＝寒色　切土＝暖色

３．勾配・標高値の閾値・色情報のカスタマイズ

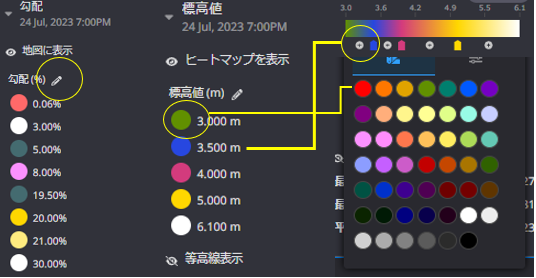

１）”勾配”または”標高値”の”編集ボタン”をクリックします

２）閾値の追加や可視化する色情報の変更・透過率を調整できます

３．プリセット機能

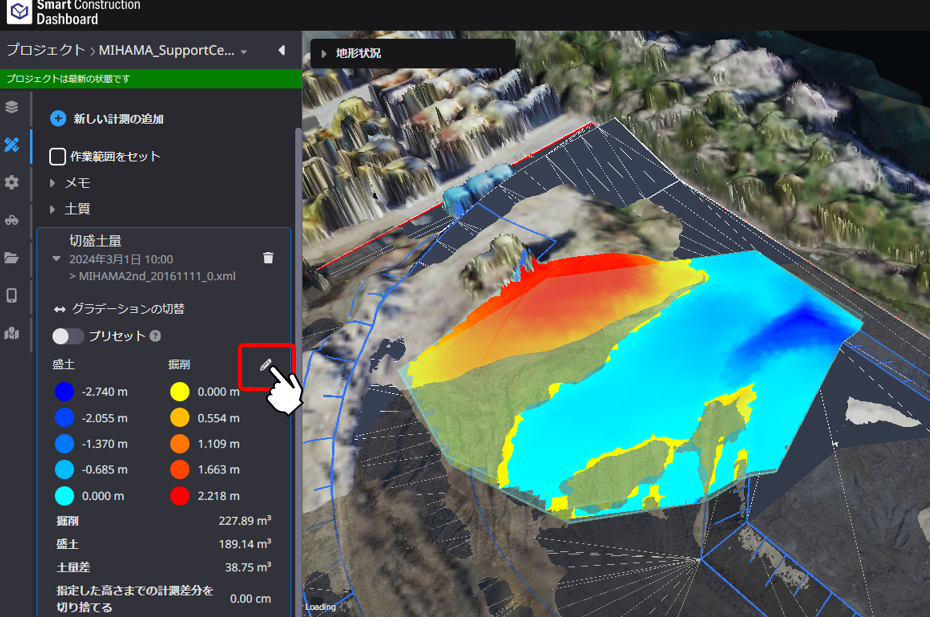

１）計測した結果を開き編集アイコン(鉛筆ボタン)をクリックします

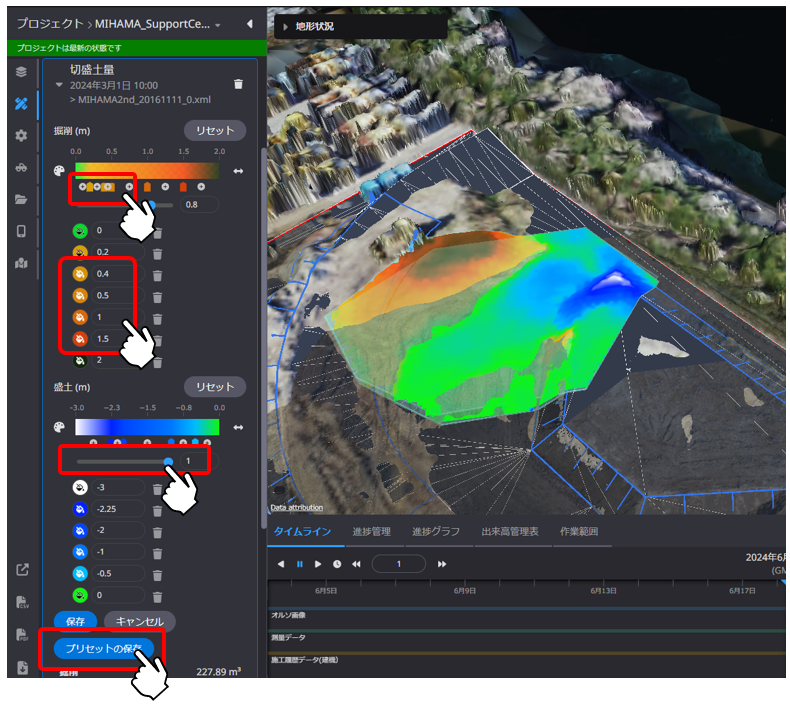

２）任意で閾値の追加・閾値の設定・グラデーションカラーの変更・透過率を調整します

３）設定後プリセットの保存をクリックします

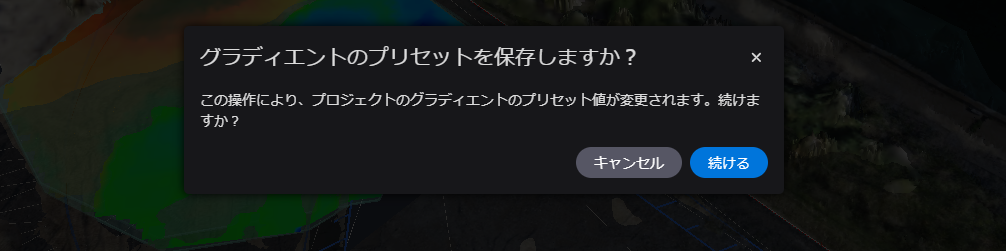

４）クリック後に表示される下記のメッセージについて続けるをクリックすることでプリセットが保存されます。

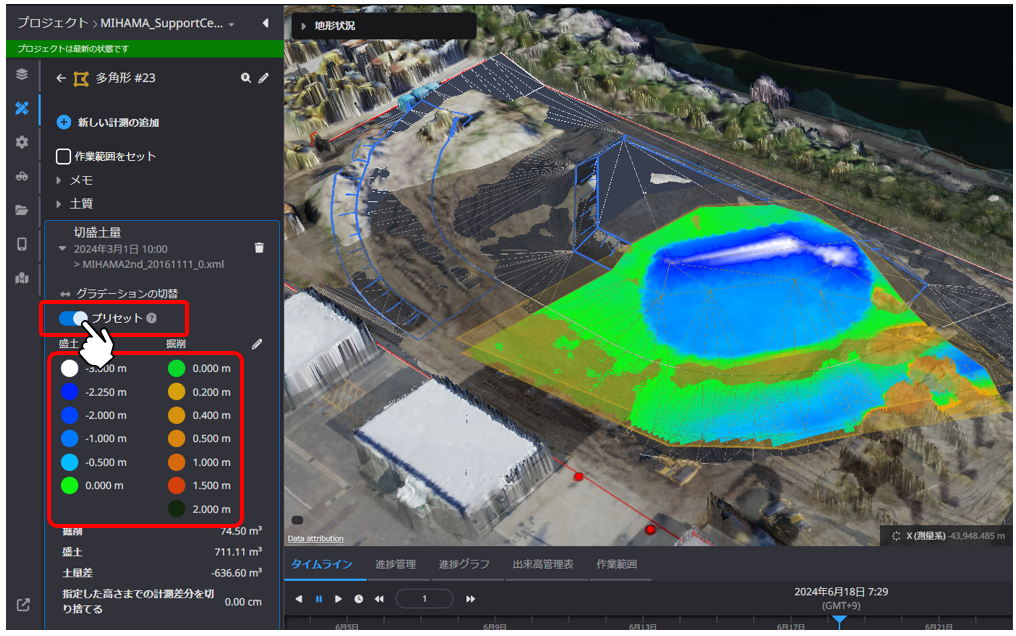

他の計測を行ったあとプリセットをONにすると保存した設定が反映されます。
※保存できるプリセットは各計測機能あたり1つ（例：切盛土量 1セット・最適切盛土量計算1セット）でのみで、一つの計測機能に対し、複数のプリセットは作成できません

補足

・カスタマイズした計測結果を管理する場合はこちら
作成した注釈をグループ化し管理したい
