平面図データを登録する場合の注意点

質問

Smart Construction Dashboardで平面図データ(DXF形式)を登録する場合の注意点を確認したい

回答/解説

• 平面図データ(DXF形式)で登録する場合、CADデータ上ではレイヤー層に色設定を行ってください


• 線やポリラインに設定したカラー設定は全てを反映することはできません。


• CADデータ内の文字は地形に重ねることが出来ませんのでアップロードするデータの文字はCAD上で非表示扱いし出力するなど検討ください。


• レイヤー層に設定されたカラー設定が有効となります。


• インポートする平面図データは事前に縮尺・単位(m)・座標系がプロジェクト設定情報一致していること確認ください。
• DXFデータの出力データのバージョンはAutoaCAD 2010以上を推奨します。

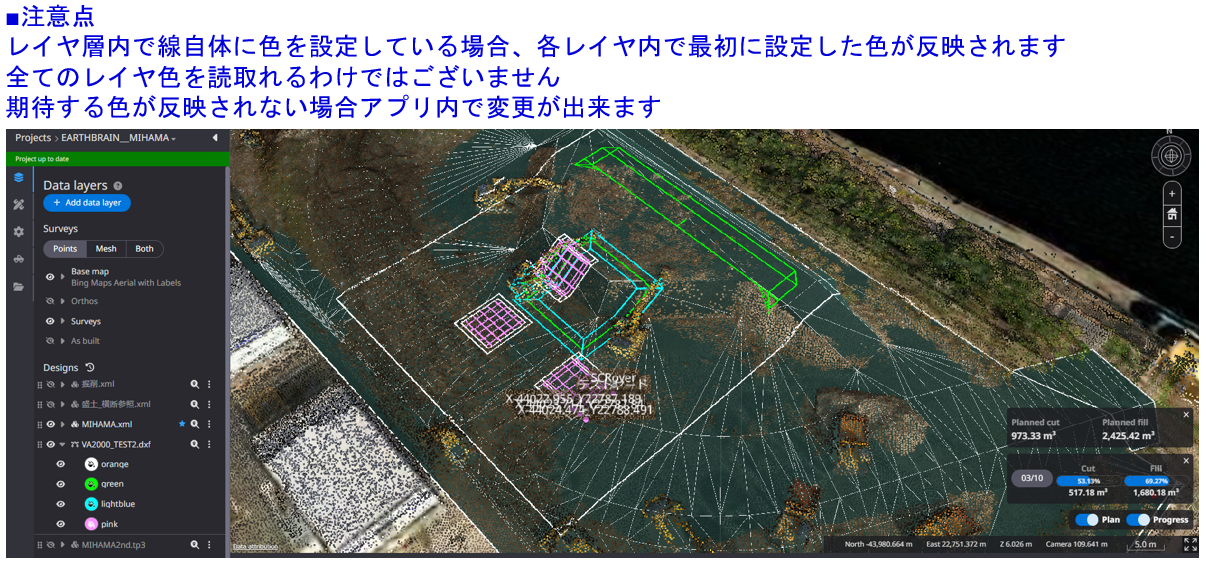

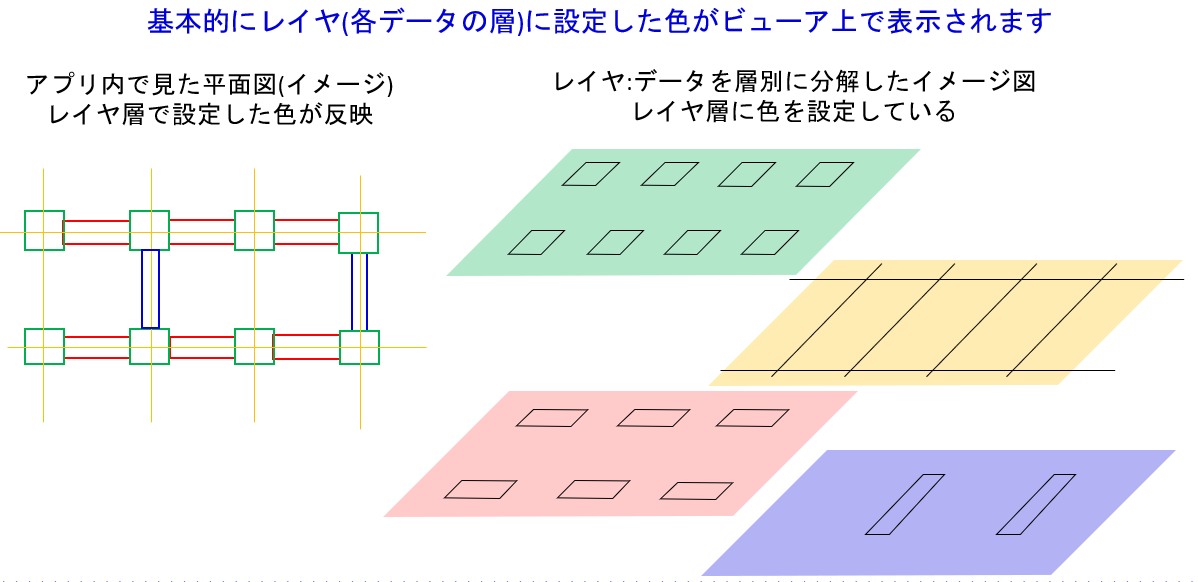

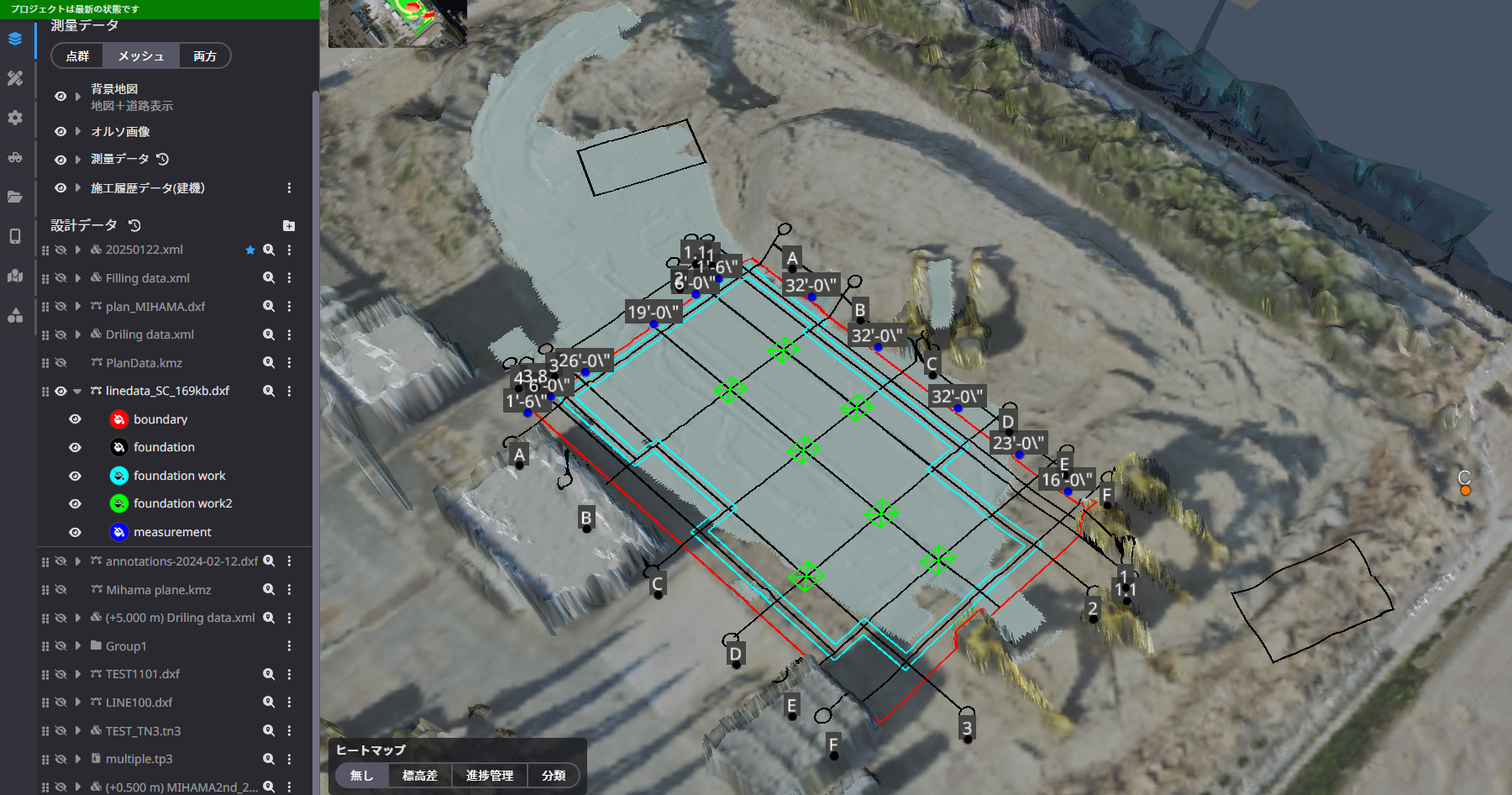

ビューア上の平面図データの色表示について
