ステレオカメラで撮影した点群データを確認したい

現象

ステレオカメラで撮影した点群データをSmart Construction Dashboardの現場プロジェクトで確認

したい

現場への導入前にはステレオカメラの校正及が必要です。
※校正についてコマツ代理店にて実施しています。

回答/解説

データの取得条件及びデータの所在について解説いたします。

事前準備

１．現場プロジェクトに対象のマシンを登録してください。

登録建機をプロジェクト現場に設定したい

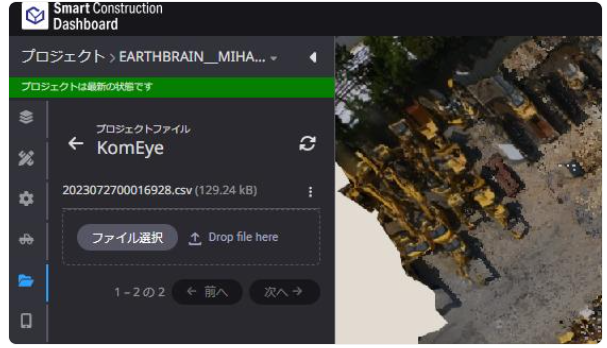

２．対象の被写体（土量）を撮影したデータは当日にSmart Construction Groupware内に格納され同時にプロジェクトファイル内にKomEyeフォルダが生成されます。

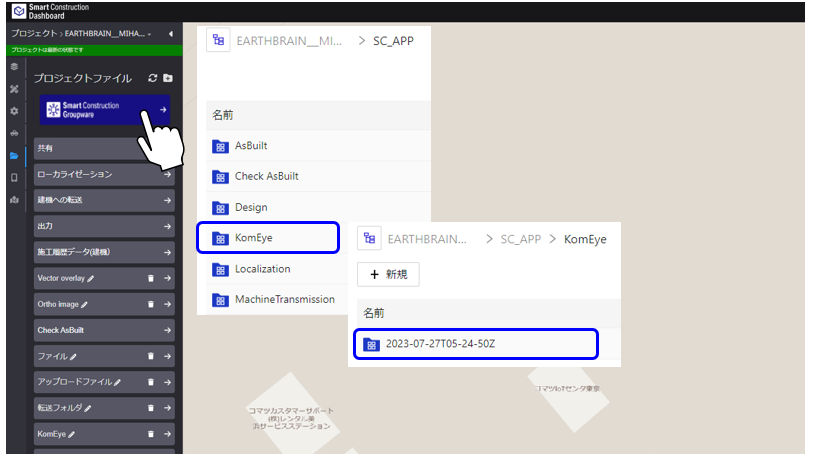

撮影後に生成されたKomEyeフォルダ
撮影データは点群のみのCSVデータで色情報及び画像は確認できません（N/E/Z）

補足

撮影データの確認方法

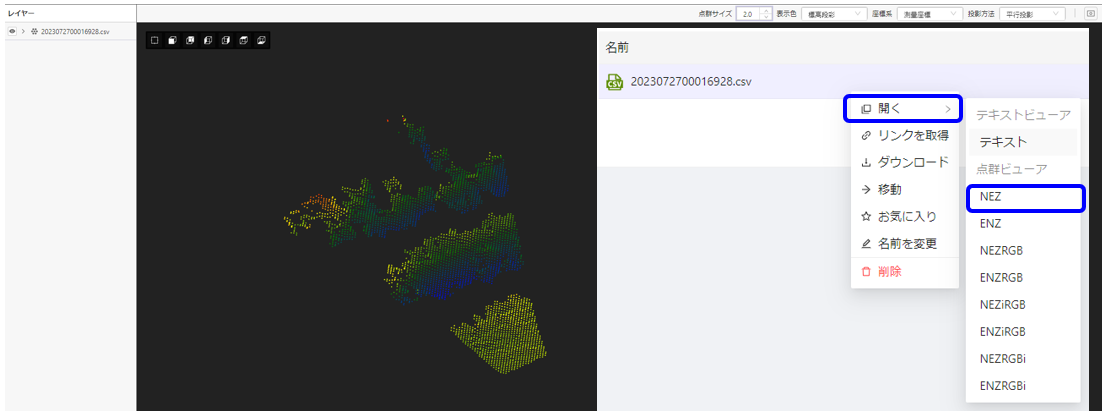

Groupware内の点群ビューアー機能より確認が出来ます。

撮影データはUTC時間で格納されます。


点群データは標高段彩等で標高差を表示し確認できます。
