出来形合否判定が作成できない

現象

Smart Construction Dashboardの外部機能である出来形合否判定機能を利用した際に

エラー等が発生し作成できない。

回答/解説

エラーコードの内容及び対策について下記に記載いたします。

エラーコード	主な原因	対策・確認事項
W1001	設計ファイルに道路中心線の定義が存在しません。	設定したデータ内に道路中心線が設定されていることを確認してください。
W1002	パラメータファイルの内容が不正です。	設定した規格値を確認してください。（規格値の最大値/最小値の確認）
W1003	LandXMLファイルの道路中心線の定義が正しくない可能性があります。	LandXMLファイルの道路中心線の設定を確認してください。
W3001	指定した LandXML ファイルが LandXML 形式でない可能性があります。	設定したLandXMLファイルが正しい形式か確認してください。
W3002	指定した LandXML ファイルの Surface の定義が不正です。	設定したLandXMLファイルのデータが問題ないか確認してください。
E1002	設計ファイルに復数の道路中心線の定義が存在します。	設定したデータ内の道路中心線1つであることを確認してください。 2つ以上の場合はご使用になれません。
R0503	計測点群データのzipファイルを展開することができません。 （パスワード付きzipファイルなど）	計測点群データのzipファイルを解凍してから登録してください。
R0101	データを元にシステム内で探索した結果、 評価値が返ってこなかった可能性があります。	点群データ内の形式・配列の確認・正しい座標系を選択しているか 確認してください。
R2020	設計データとローカライゼーションファイルの領域が 一致していない可能があります	ローカライゼーションファイル内の範囲が設計の位置と正しいかを 確認してください。
R0200	プロジェクトにローカライゼーションが登録されていない 可能があります。	ローカライゼーションファイルをプロジェクトに登録してください。

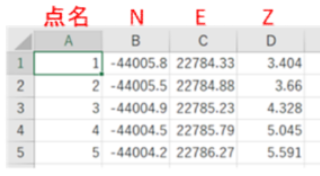

W2004	日々の出来形確認結果を利用時 インポートしたデータの書式に誤りがある可能性があります	下記の規則で作成したデータであるか確認を行い、再アップロードしてください。
