プロジェクト現場に建機からの施工履歴データが反映されない – Smart Construction Dashboard

現象

Smart Construction Dashboard上にICT建機・3DMGの施工履歴の実績が反映されない

ビューア上で更新が終わらない

原因/回答

1) Smart Construction Dashboard側または建機側で、必要な設定が出来ていない

2) 施工前地形と目標設計面（目標形状）が設定されていない

3) 施工履歴を取得できる範囲以外で施工している

4) Smart Construction Dashboardの現場が更新中・情報取得中の状態になっている

5)ICT建機が盛土作業をしている

上記の項目に該当せず、原因が分からない場合は、現場URL等を添えてサポートセンタへご相談ください。

同期する時刻はデフォルトで17:00が設定されています(日次更新)

＊設定した取得時間に、過去24時間に連携している建機から取得された施工履歴データを同期します

解説/処置例

1) Smart Construction Dashboard側または建機側で、施工履歴を上げるために必要な設定が出来ているか確認してください。
建機での設定が完了していない場合、施工履歴データがプロジェクト現場に反映されません。

下記より該当する機械の記事を参考にしてください。

2)プロジェクト現場内の目標設計面・施工前地形データの設定を確認ください。

Smart Construction Dashboard側で目標設計面（目標形状）と施工前地形が設定されていないと、建機の施工履歴データの表示されません。

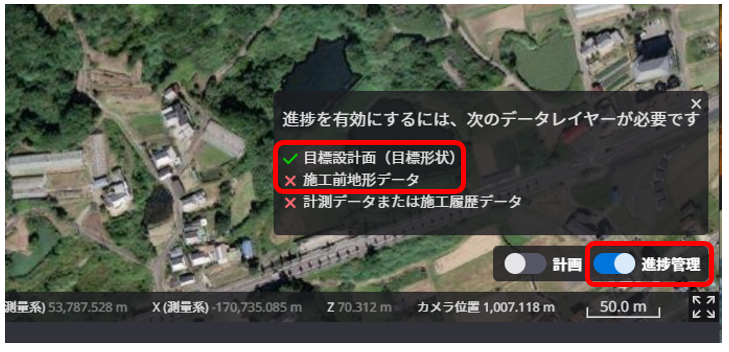

「進捗管理」スイッチをONにした時、「×」マークがついている場合は、未設定状態です。
・目標設計面（目標形状）・施工前地形を設定する方法は、こちらの記事を参考にしてください。　
設計データを登録・設定したい
 測量データを登録・設定したい

3) 施工履歴を取得する対象範囲は、登録した設計データによって変わります。

登録した設計データを緯線・経度に平行に囲む矩形範囲・測量データが存在する範囲での取得となります。
詳しい施工履歴データの取得範囲については、こちらの記事を参考にしてください。

4) プロジェクト現場のステータスを確認ください。
新たにデータを登録した場合や、目標設計面（目標形状）・施工前地形のデータを変更した場合は、しばらく画面が更新中の状態になります。

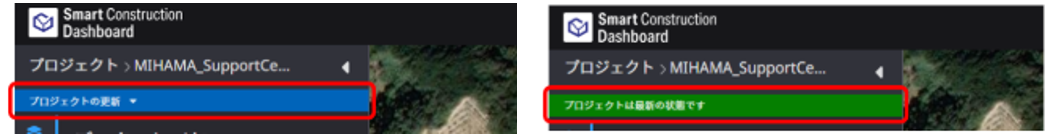

ステータスが青くなっている場合は、更新中の状態を表していますので、この間はお待ちください。

全てのデータが読み込み終わると、ステータスが緑色になります。この更新が数時間経過しても完了しない場合、サポーセンタへお問合せください。

5)盛土作業を実施している場合、お使いの建機の種類によって、施工履歴データは反映できません。

EARTHBRAIN製　3DMG

切土作業のみ可能であり、登録中の最新の地形データの高さより上で作業をした施工履歴は反映されません。

詳しい仕組みについては下記記事を参考にしてください。

Komatsu製 ICT建機【切り盛り設定を有する機種のみ】

モニタ内での事前設定により、盛土作業の反映も可能です。
詳しい仕組みについては下記記事を参考にしてください。
